شبیه سازی کشش عمیق ورق فولادی دو لایه با هسته CFRP در نرم افزار آباکوس

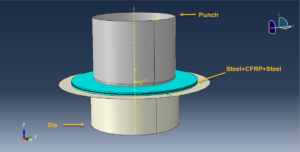

در این ویدئوی آموزشی به شبیه سازی کشش عمیق ورق فولادی دو لایه با هسته CFRP در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل هندسه ورق های فولادی به صورت شل و سه بعدی، پارت ورق CFRP به صورت شل و سه بعدی که چهار لایه بوده، هندسه قالب به صورت صلب و نهایتا پانچ به صورت صلب می باشد. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.

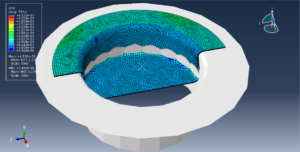

برای ورق های فولادی از خاصیت الاستیک به همراه خاصیت پلاستیک استفاده شده است. با حرکت پانچ در راستای عمود بر ورق، ورق های فولادی تغییر شکل پلاستیک داده لذا تعریف رفتار پلاستیک بسیار مهم می باشد. برای ورق کامپوزیتی چهار لایه از خاصیت الاستیک به صورت لمینا و یا ثوابت مهندسی می توان استفاده نمود. استفاده از مدل آسیب نیز می توان در تعیین نواحی آسیب دیده کمک نماید. در این مثل با توجه به تغییر شکل زیاد ورق CFRP و ماهیت ترد آن، آسیب به طور کامل رخ خواهد داد. تحلیل به صورت دینامیکی بوده و برای آن از یک استپ اکسپلیسیت به همراه مقیاس دهی جرمی به منظور کاهش زمان تحلیل بهره برده شده است. تماس بین ورق ها به صورت تماس ایده آل و تماس بین اجزای صلب با ورق های فولادی به صورت تماس سطح به سطح به همراه خواص تماسی در نظر گرفته شده است. شروط مرزی مناسب به اجزای صلب و ورق ها نسبت داده شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج صحیح تر تاثیر دارد.

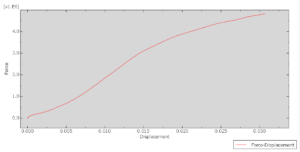

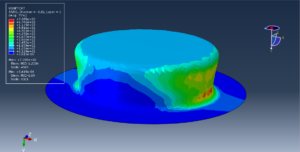

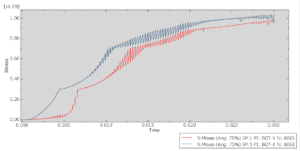

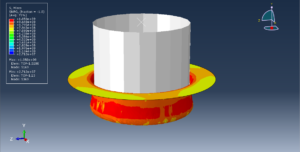

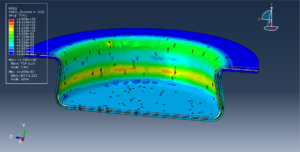

پس از اتمام آنالیز تمامی خروجی از قبیل تنش،کرنش، آسیب، تغییر شکل و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
