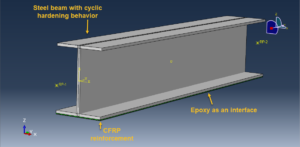

در این ویدئوی آموزشی به شبیه سازی بارگذاری سیکلی در آباکوس استاندارد روی یک تیر فولادی تقویت شده با اپوکسی و CFRP پرداخته ایم. مدلسازی شامل تیر فولادی به صورت شل و سه بعدی، هندسه چسب به صورت سالید و سه بعدی و در نهایت هندسه کامپوزیت به صورت سالید و سه بعدی می باشد. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.
در این مساله با توجه به تغییر سطوح تسلیم در حالت بارگذاری چرخه ای، برای فولاد نمی توان از خاصیت پلاستیک یا سختی به صورت ایزوتروپیک استفاده نمود، لذا از حالت سختی ترکیبی و یا سینماتیک باید استفاده شده است. در این نوع سختی، مرکز تسلیم در هر چرخه تغییر می کند. برای چسب نیز خاصیت سختی الاستیک و معیار آسیب مورد استفاده قرار داده شده است. برای سی اف آر پی نیز از خاصیت الاستیک به صورت ثوابت مهندسی بهره برده شده است.
تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک به همراه تغییراتی در مدل همگرایی استفاده شده است. شرایط مرزی و بارگذاری به همراه تعاملات مناسب به مجموعه اجزا اختصاص داده شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج صحیح تاثیر دارد.

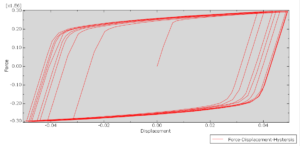

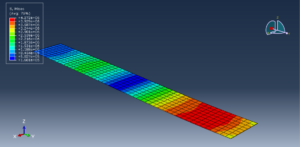

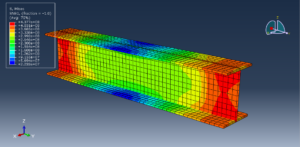

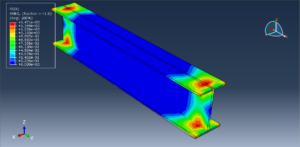

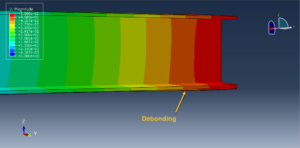

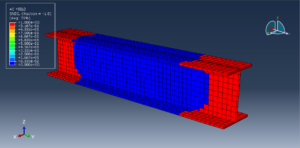

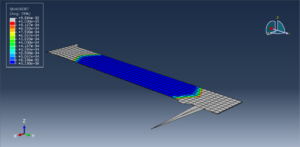

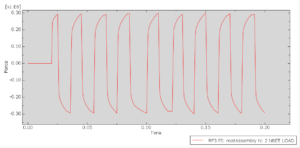

پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش،کرنش،نمودار هیسترزیس، کرنش پلاستیک و … قابل دسترس می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
