شبیه سازی فرآیند شکلدهی تدریجی یک ورق نازک فولادی در نرم افزار آباکوس

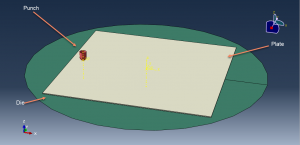

در این ویدئو به شبیه سازی قدم به قدم فرآیند شکلدهی تدریجی یک ورق نازک فولادی در نرم افزار آباکوس پرداخته ایم. مدل سازی به صورت سه بعدی بوده و شامل پارت های قالب، پانچ و ورق فولادی می باشد. قبلا در سایت یک مدل از این روش برای متریال آلیاژی با ورق به صورت المان سالید قرار داده شده است. در این مثال از ورق فولادی با المان شل استفاده شده است. در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

شکل دهی تک نقطه ای یکی از ساده ترین انواع فرایندهای شکل دهی تدریجی ورق فلزی است که مناسب حجم تولید اندک می باشد. یکی از مسائل مهم مرتبط با شکل دهی تدریجی تک نقطه ای نازک شدگی بیش از حد ورق می باشد که علاوه بر تاثیر منفی بر استحکام قطعه نهایی، کاربرد آن را در تولید قطعاتی با زاویه دیوار زیاد محدود می کند بطوریکه تولید قطعاتی با دیواره قائم در یک مرحله امکان پذیر نمی باشد.

در این مثال قطعه پانچ با استفاده از مسیر دایره ای تعریف شده در صفحه شروع به حرکت می نماید و طی  هر دور حرکت با توجه به امپلیتیود های تعریفی اندکی در جهت عمود حرکت نموده و همچنین مسیر های دایره ای حرکت نیز به مرور کوچکتر می شوند که تمامی این مسیر ها در فایل اکسل ترسیم شده و مورد بررسی قرار گرفته اند.

تحلیل به صورت دینامیکی بوده که زمان مورد استفاده در این آنالیز چیزی بیشتر از از ۱۰۰۰ ثانیه بوده که همین امر نیاز به زمان تحلیل زیادی دارد که برای غلبه بر این موضوع نیاز است که از تکنیک مس اسکیل استفاده شود. با استفاده از مس اسکیل فاکتور و تارگت تایم می توان زمان حل مساله را تا حد چند ساعت کاهش داد. تماس بین اجزا به صورت تماس سطح به سطح به همراه اصطکاک تعریف شده است. در ماژول بارگذاری برای تعریف حرکت دورانی و عمودی امپلیتیود های متناسبی تعریف شده که به پانچ در هر جهت اختصاص داده شده است. استفاده از مش ریز نیز تا حد زیادی به بهبود کیفیت نتایج می افزاید.

با پیشرفت مساله و اتمام آن می توان نتایج حاصل از آنالیز از قبیل تنش،کرنش پلاستیک، تغییر ضخامت و سایر پارامترها را به خوبی مشاهده نمود.

در شکل های زیر می توانید تعدادی از نتایج خروجی این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۲۴۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
