شبیه سازی ستون بتنی تقویت شده با میلگرد و CFRP تحت بار عمودی در نرم افزار آباکوس

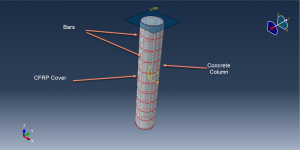

در این ویدئو به شبیه سازی ستون بتنی تقویت شده با میلگرد و CFRP تحت بار عمودی در نرم افزار آباکوس پرداخته ایم.ستون بتنی به صورت پارت سه بعدی تغییر شکلپذیر،میلگردهای دایروی و طولی به صورت پارت وایر سه بعدی، صفحه کربنی دولایه به صورت شل سه بعدی و در نهایت جسم متحرک به صورت پارت صلب مدل شده اند. در شکل زیر می توانید نحوه قرارگیری اجزا را نسبت به یکدیگر مشاهده نمائید.

ماده بتن به صورت مدل Concrete damage plasticity، میلگردها به صورت الاستیک پلاستیک و ماده CFRP به صورت الاستیک و با ثوابت مهندسی به همراه معیار آسیب هاشین در نظر گرفته شده است. در این آنالیز با توجه به عدم همگرایی های شدیدی که در تحلیل استاتیک بوجود می آید،لذا از یک تحلیل دینامیکی با زمان مشخص برای جلوگیری از ارورهای عدم همگرایی استفاده شده است. تماس بین اجزا به صورت تماس کلی و تماس بین صفحه کربنی با بتن به صورت تماس ایده آل در نظر گرفته شده است. میلگردها نیز به صورت مدفون شده در ستون بتنی به کار برده شده اند. شرایط مرزی برای انتهای ستون به صورت کاملا مقید و برای جسم صلب دارای حرکت عمودی در راستای ستون در نظر گرفته شده است. استفاده از مش ریز در بدست آوردن پاسخ مناسب بسیار اهمیت دارد.

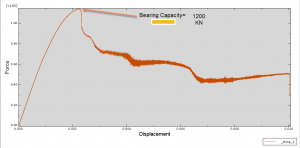

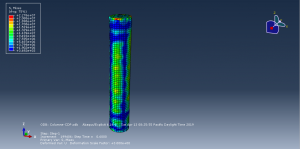

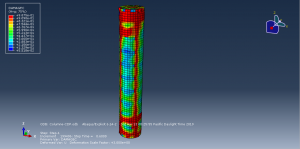

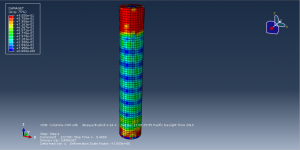

پس از اتمام آنالیز به خوبی می توان میزان آسیب کششی و فشاری، تغییر شکل ها،مقدار تنش و سایر پارامترها را مشاهده نمود. نمودار ظرفیت باربری نیز در انتها ترسیم و در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۴۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
