شبیه سازی انفجار در هوا روی یک سازه مرکب(سرامیک-فوم-آلمینیوم) در آباکوس

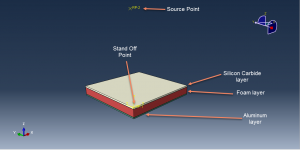

در این ویدئو به شبیه سازی انفجار در هوا روی یک سازه مرکب(سرامیک-فوم-آلمینیوم) در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و هندسه از یک صفحه سرامیکی رویی،هسته میانی فومی و صفحه زیرین آلمینیومی تشکیل شده است. در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

آلمینیوم با استفاده از خاصیت الاستیک، پلاستیک و آسیب جانسون کوک که مناسب برای تغییر شکل های بزرگ می باشد،مدل شده است. در واقع در این آنالیز هدف از قرار دادن سرامیک و فوم جلوگیری از بوجود آمدن آسیب در پارت آلمینیوم می باشد.فوم با استفاده از مدل الاستیک به همراه مدل کراش ابل Crashable فوم تعریف شده است . برای سرامیک نیز آباکوس مدل های متعددی را ارائه می دهد که تعدادی از آنها در محیط آباکوس قابل دسترس نبوده و نیاز به کدنویسی دارند. انتخاب صحیح متریال مدل تاثیر زیادی در پاسخ سازه دارد. با توجه به تقارن مساله فقط یک چهارم هندسه ایجاد شده که باعث کاهش زمان محاسبات می گردد.

در این آنالیز از یک استپ Dynamic Explicit به منظور در نظر گرفتن تغییر شکلهای بزرگ و سریع استفاده شده است. تماس بین اجزا به صورت تماس ایده آل و برای پروسه انفجار در هوا نیز روش CONWEP انتخاب شده است.شرایط مرزی نیز با توجه به تقارن به اطراف سازه اعمال شده است. استفاده از مش ریز تاثیر زیادی در نتایج آنالیز دارد.

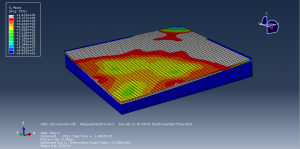

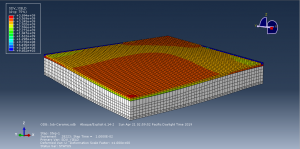

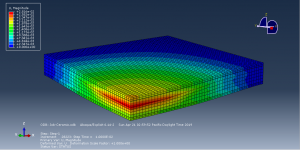

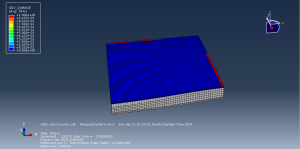

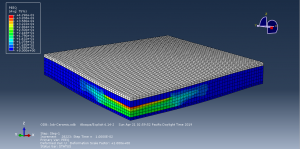

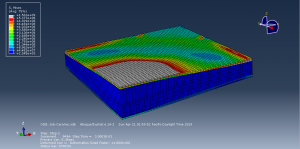

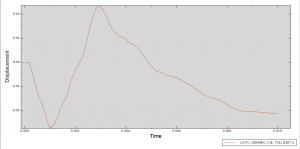

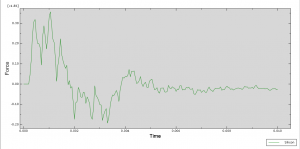

پس از اتمام آنالیز به خوبی می توان میزان آسیب،تنش،جابه جایی و …. را مشاهده نمود. در شکل های زیر تعدادی از نتایج این آنالیز آورده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۴۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
