شبیه سازی اتصال تیر به ستون بتنی تقویت شده با میلگرد تحت بار عمودی در نرم افزار آباکوس

در این ویدئو به شبیه سازی اتصال تیر به ستون بتنی تقویت شده با میلگرد تحت بار عمودی در نرم افزار آباکوس پرداخته ایم. استفاده از سازه های بتنی در بسیاری از نقاط دنیا امری شایع می باشد که مقاوم سازی آنها تحت بارهای مختلف از اهمیت خاصی برخوردار است.

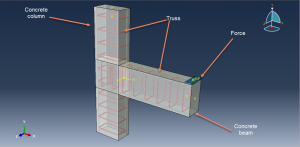

در این آنالیز از اتصال تیر به ستون به صورت سه بعدی و با استفاده ماده بتن که رفتار آن در قالب رفتار آسیب بتن یا همان مدل CDP تعریف شده ،استفاده شده است. میلگردهای طولی ، عرضی و خاموت ها به صورت المان وایر و با متریال استیل به صورت الاستیک و پلاستیک تعریف شده اند. از یک پارت صلب نیز به عنوان جک هیدرولیک که انتقال دهنده بار می باشد ،استفاده شده است .در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

تحلیل مورد استفاده در این آنالیز به صورت استاتیکی بوده البته می توان از استپ دینامیکی با تایم زیاد نیز استفاده نمود.تمامی میلگردها به صورت مدفون شده در پارت بتن قرار داده شده اند. شرایط مرزی نیز برای ستون به صورت گیردار بوده و تیر در انتهای خود تحت بار جک هیدرولیک که همان جسم صلب می باشد،قرار می گیرد. استفاده از مش بندی ریز بر دقت نتایج می افزاید اما زمان حل را نیز افزایش می دهد.

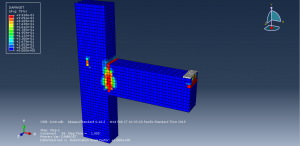

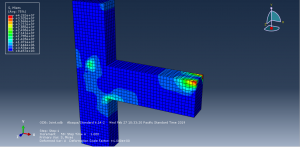

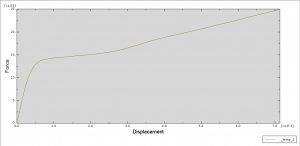

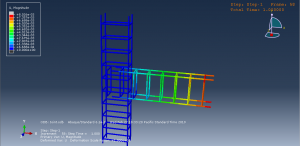

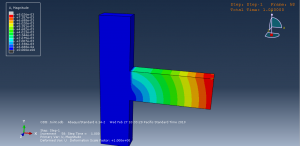

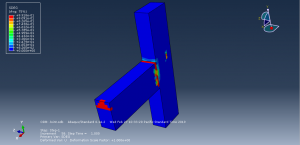

با اتمام آنالیز به خوبی می توان نواحی آسیب دیده بتن که به صورت آسیب کششی پدیدار شده است را مشاهده نمود. در محل اتصال تیر به ستون ناحیه بحرانی پدید آمده که بر اساس آن می توان این ناحیه را تقویت نمود. نمودار های جابه جایی و نیرو نیز برای مدل ترسیم شده اند. در شکل های زیر می توانید تعدادی از نتایج خروجی این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۵۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
