شبیه سازی پی نواری و محاسبه ظرفیت باربری آن در نرم افزار آباکوس به صورت دو بعدی

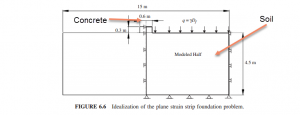

در این ویدئو به شبیه سازی مرحله به مرحله پی نواری و محاسبه ظرفیت باربری آن در نرم افزار آباکوس به صورت دو بعدی پرداخته ایم. هندسه شامل دو پارت خاک و بتن بوده که هر دو به صورت شل دو بعدی ترسیم شده اند. در این آنالیز نحوه شبیه سازی به صورت کرنش صفحه ای می باشد. متریال مورد استفاده در این آنالیز برای بتن (بر گرفته از کتاب سم هلوُنی) به صورت الاستیک ، خاک به صورت ماده الاستیک به همراه مدل پلاستیک Cap با خواص سخت شوندگی مورد استفاده قرار داده شده است. در شکل زیر می توانید شماتیک قرارگیری اجزا را مشاهده نمائید.

در این تحلیل از دو استپ استاتیکی که در استپ اول بار جاذبه به همراه فشار سربار ناشی از توده خاک هم ارتفاع با پی بتنی ، در استپ دوم نیز بار جابه جایی تا رسیدن به بار گسیختگی برای پی نواری به بتن اعمال شده است. تماس بین اجزا به صورت سطح به سطح به همراه اصطکاک بوده و همان طور که در شکل بالا می بینید نیمی از مدل برای تحلیل به دلیل تقارن ایجاد شده است. شرایط مرزی نیز مطابق با شکل بالا به مجموعه اعمال شده است. در استپ دوم بار به صورت جابه جایی که مقدار بیشینه آن ۱۵ سانتی متر می باشد به قطعه بتنی نسبت داده شده است. استفاده از مش بندی مناسب نیز بر دقت و صحت نتایج می افزاید.

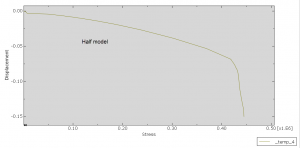

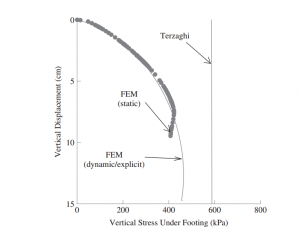

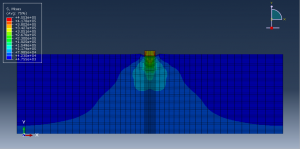

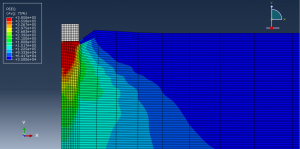

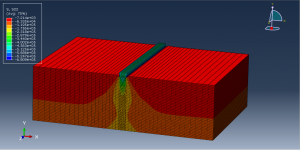

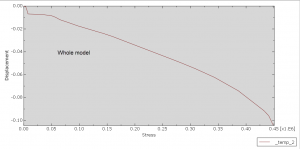

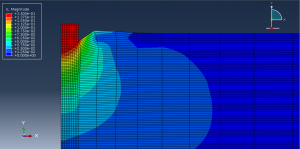

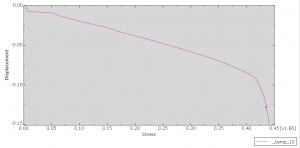

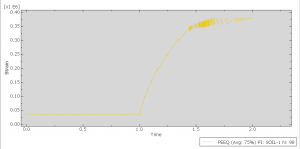

در این تحلیل با بهره گیری از روش درست می توان نتایج به دست آمده را با تقریب خوبی صحت سنجی نمود. در شکل های زیر تعدادی از نتایج شبیه سازی نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۲۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
