شبیه سازی برخورد گلوله DShK به دیوار بتنی تقویت شده در آباکوس

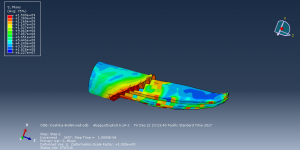

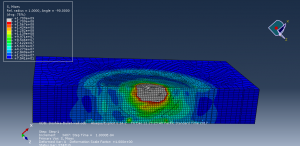

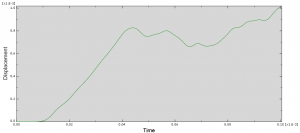

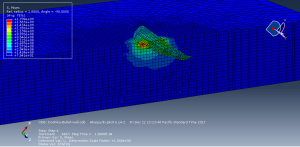

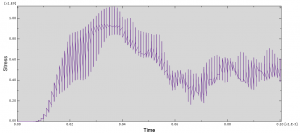

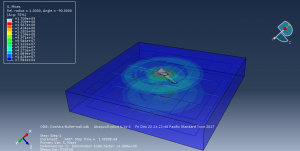

در این ویدئو به شبیه سازی قدم به قدم برخورد گلوله از نوع DShK با سرعت مافوق صوت به یک دیواره بتنی تقویت شده با میلگرد پرداخته ایم. تمامی پارت ها به صورت لاگرانژی بوده و برای فلز و بتن معیار های آسیب مناسب در نظر گرفته شده تا در طی فرآیند برخورد آسیب پدید آمده نشان داده شود. در طی آنالیز گلوله به تدریج درون بتن نفوذ نموده و باعث ایجاد حفره در بتن شده و از طرفی خود گلوله نیز دچار تحلیل رفتگی و از بین رفتن المانها می شود. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمتئید.

برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۲۳۵۰۰ تومان می باشد.

دقت کنید در زمان پرداخت درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.







درباره ی Abaqus

همچنین ببینید

شبیه سازی بیرون کشیدن میلگرد آجدار از بتن فوق توانمند در نرم افزار آباکوس

در این ویدئوی آموزشی به شبیه سازی بیرون کشیدن میلگرد آجدار از بتن فوق توانمند ...

۱۰ دیدگاه

  1. سلام
    مقدار نفوذ در بتن را چطوز می توان در خروجی اندازه گرفت؟

    • سلام
      در محیط نتایج میتونید با استفاده از کوئری فاصله سطح تا آخرین ند نفوذ رو بدست بیارد. البته اگر فقط پارت هدف رو در صفحه نمایش قرار بدید و خروجی جابه جایی رو درخواست بدید میتونه ماکزیمم رو نشون بده. میتونه برای خود جسم پرتاب شونده هم ست تعریف کنید و در محیط نتایج خروجی جابه جایی رو براش رسم کنید تا میزان نفوذ مشخص بشه.
      با تشکر

  2. سلام
    چرا خواص بتن تعریفیاون با مقاله ضمیمه نمیخونه و همچنین خواص فولاد که از روش cowpe symon که شما لحاظ نکردینش

  3. درمورد اندازه گیری مقدار نفوذ من از query استفاده کردم ولی سه تا عدد واسهش میده
    Scale: 1.00000e+000, 1.00000e+000, 1.00000e+000, –
    Deformed distance (unscaled): 2.08780e-001, 1.43405e-006, 1.09310e-001, 2.35664e-001
    Deformed distance (scaled): 2.08780e-001, 1.43405e-006, 1.09310e-001, 2.35664e-001
    Relative displacement (unscaled): 1.83316e-004, 1.43405e-006, -2.91446e-004, 3.44307e-004
    الان کدوم مقدار نفوذ رو در راستای ضخامت نشون میده؟

    در مورد جابجایی پارت هدفم کدوم نقطه رو باید بگیرم واسه گرفتن خروجی نفوذ!!!!

    • سلام
      با توجه به مختصات نفوذ که مثلا جهت ایکس هستش مقدار اول رو انتخاب کنید. البته دقت کنید که کدوم جهت مد نظر شما هستش. در مورد جابه جایی کافیه از بخش تنظیمات کانتور مقدار ماکزمم رو فعال کنید تا ماکزیمم جابه جایی به همراه ند مربوطه برای شما نمایش داده بشه.

  4. با سلام
    این مقاله از مدلtck-jh2 استفاده کرده برای حل مسئله
    آیا این روش شما هم همین نوع مدل را بیان می کند
    با تشکر
