شبیه سازی انفجار روی دیوار بتنی مسلح به میلگرد با متریال مدل جانسون هلمکوئیست در آباکوس

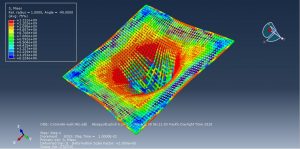

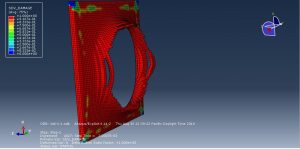

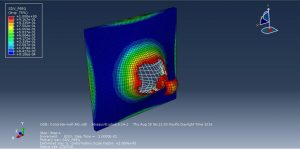

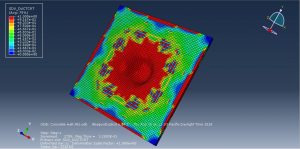

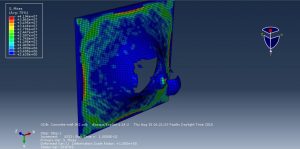

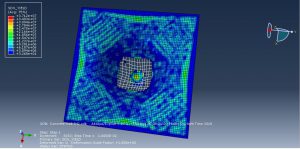

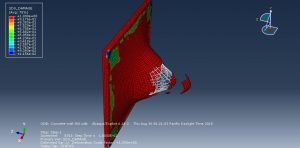

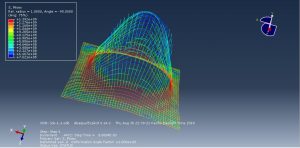

در این ویدئو به شبیه سازی قدم به قدم  انفجار به روش کانوپ روی دیوار بتنی مسلح به میلگرد با متریال مدل جانسون هلمکوئیست در  نرم افزار آباکوس پرداخته ایم. میلگردها به صورت وایر و با المان بیم مدل شده اند. برای بتن با توجه به اینکه متریال مدل های موجود در محیط آباکوس از بین رفتن المان ها رو در نظر نمی گیرند لذا از متریال مدل جانسون هلمکوئیست یا JH2 در این مثال استفاده شده است. در واقع این مدل ماده شامل مجموعه ای از پارامترها بوده که روابط موجود در فرمول های تنش،کرنش و آسیب را به هم مرتبط می نمایند. نکته مهم در این مدل رفتاری این است که با افزایش کرنش پلاستیک در هر نمو زمانی میزان آسیب نیز به طور پیوسته افزایش می یابد. مدل Jh2 در محیط CAE قابل دسترس نبوده و باید از طریق سابروتین وی یومت یا اعمال پارامترها در فایل ای ان پی به همراه فراخوانی کد مربوطه صورت پذیرد. برای تحلیل نیز از یک استپ دینامیکی استفاده و نوع انفجار نیز به صورت Air Blast تنظیم گردیده شده است. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها میتوانید روی گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۳۹۵۰۰ تومان می باشد.

دقت کنید در زمان پرداخت درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
