شبیه سازی انفجار در هوا به صورت پی در پی روی یک دال بتنی تقویت شده با CFRP در آباکوس

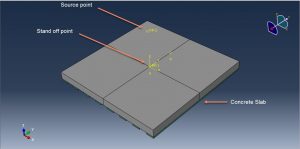

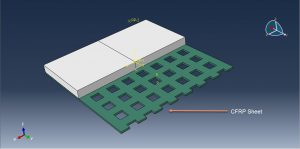

در این ویدئو به شبیه سازی انفجار در هوا به صورت پی در پی روی یک دال بتنی تقویت شده با CFRP در نرم افزار آباکوس پرداخته ایم. منظور از مدلسازی به صورت پی در پی در واقع انتقال نتایج آنالیز اولیه به آنالیز دوم و آنالیز دوم به آنالیز سوم…. در این صورت هر آنالیز حاوی نتایج تحلیل قبل به صورت تنش و آسیب پسماند اولیه می باشد و در طی تحلیل بر مقدار این پارامترها بر حسب آنالیز انجام شده افزوده می شود. در این شبیه سازی از دو قطعه سه بعدی استفاده شده است. دال بتنی به صورت سه بعدی و سالید، ورق کامپوزیتی نیز به صورت شل و سه بعدی طراحی شده است. در شکل های زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.

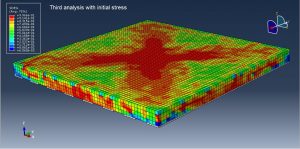

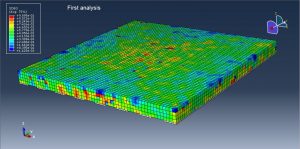

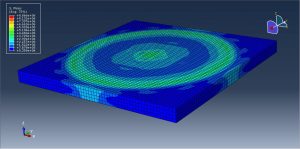

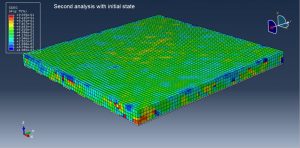

برای بتن از متریال مدل Concrete Damaged Plasticity که قابلیت نمایش آسیب های کششی و فشاری را دارا می باشد، استفاده شده است. برای CFRP از حالت الاستیک لمینا به همراه مدل آسیب هاشین به همراه تکامل استفاده شده که این تعریف متریال می تواند میزان آسیب ها برای کامپوزیت را در محیط نتایج نمایش دهد. در تحلیل اول از یک استپ اکسپلیسیت بهره برده شده است. تماس بین بتن و ورق CFRP به صورت تماس ایده آل و بدون عیب لحاظ شده است. پروسه انفجار به صورت انفجار در هوا و با روش CONWEP انتخاب شده است.  شرط مرزی گیردار برای اطراف قطعه بتنی لحاظ شده است. استفاده از مش بندی ریز و مناسب بر دقت نتایج در این تحلیل می افزاید. پس از اتمام آنالیز اولیه به خوبی می توان میزان تنش،کرنش، آسیب کشیی و فشاری و سایر نتایج را مشاهده نمود. حال این نتایج باید به عنوان شرایط و وضعیت اولیه در تحلیل دوم به کار گرفته شود. در واقع در تحلیل دوم با انفجاری به یک دال بتنی آسیب دیده وارد می شود. برای ایجاد شرایط اولیه نیاز به تغییراتی در محیط بارگذاری دارد و پس از اتمام آنالیز دوم نیز می توان تغییر نتایج در اثر وجود تنش پسماند اولیه و آسیب را مشاهده نمود. به همین طریق نتایج آنالیز دوم به عنوان وضعیت اولیه برای آنالیز سوم در نظر گرفته شده است. در شکل های زیر میتوانید تعدادی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تیهه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۱۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
