شبیه سازی اثر انفجار به روش اویلری لاگرانژی بر روی شمع بتنی مدفون در خاک و بررسی شکست آن در آباکوس

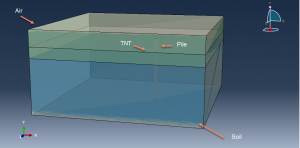

در این ویدئو به شبیه سازی قدم به قدم اثر انفجار به روش اویلری لاگرانژی بر روی شمع بتنی مدفون در خاک و بررسی شکست بتن در نرم افزار آباکوس پرداخته ایم.تمامی پارت ها شامل هوا،تی ان تی،شمع و خاک به صورت سه بعدی مدل شده اند.برای هوا از حالت گاز ایده آل، برای خاک از مدل الاستیک به همراه مدل پلاستیک کلمب موهر، برای تی ان تی از مدل جو ویلکینز لی و برای بتن نیز از مدل جانسون هلمکوئیست برای مشاهده شکست در آن بهره برده شده است. در شکل زیر نحوه قرارگیری اجزا مشخص شده است.

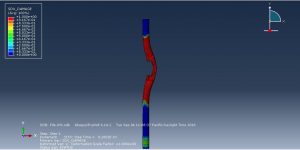

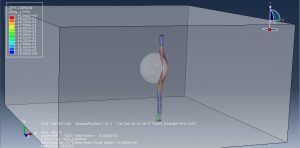

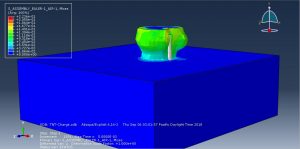

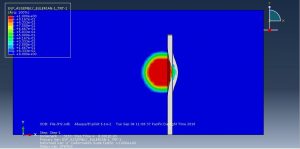

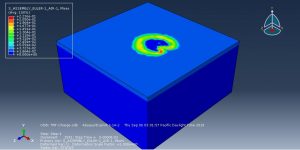

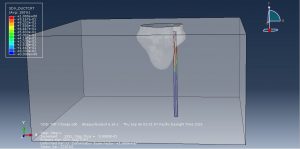

برای تحلیل از یک استپ Explicit و برای تماس نیز یک تعامل کلی بین اجزا تعریف شده است.در حالت اویلری برای ایجاد پارت های جزا میتوان از دو روش یونیفرم یا کسرهای حجمی استفاده نمود که در این مساله از روش volume fraction بهره برده شده است. در طی آنالیز تی ان تی شروع به افزایش حجم نموده و به صورت مستمر باعث ایجاد گودال در خاک و ایجاد آسیب و شکست در شمع می شود. در شکل های زیر می توانید تعدادی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها میتوانید روی گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۳۹۵۰۰ تومان می باشد.

دقت کنید در زمان پرداخت درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
