شبیه سازی برخورد پرتابه سرعت بالا به یک ورق ساندویچی استیل سرامیک در آباکوس

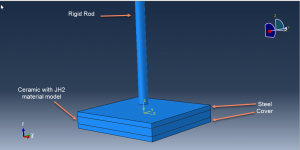

در این ویدئو به شبیه سازی مرحله به مرحله  برخورد پرتابه سرعت بالا به یک ورق ساندویچی استیل سرامیک در نرم افزار آباکوس پرداخته ایم. اجزا به صورت سه بعدی بوده و  پرتابه به صورت صلب و سایر پارت ها به صورت تغییر شکل پذیر مدل گردیده شده اند. برای ورق های رویی و زیرین سرامیک از ماده استیل با مدل پلاستیسیته و آسیب جانسون کوک و برای سرامیک از مدل جانسون هلمکوئیست استفاده شده است. مدل جانسون هلمکوئیسیت نتاجی بسیار خوبی را در تحلیل های ضربه ای برای مواد ترد فراهم می کند. در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

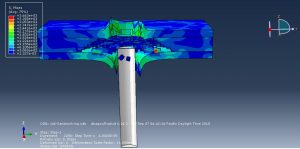

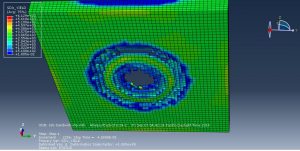

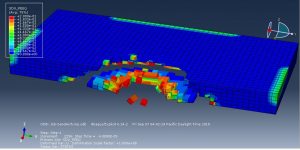

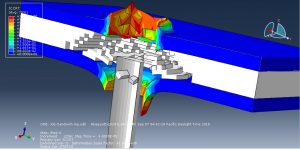

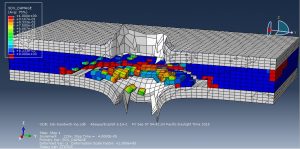

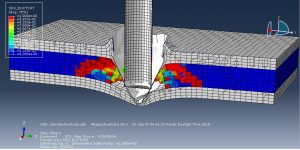

برای تحلیل از یک استپ Explicit و از برای ایجاد تماس مناسب که از بین رفتن المان های داخلی را بتواند در نظر بگیرد از خاصیت تماس کلی با ایجاد تغییرات در فایل ورودی استفاده شده است. برای اطراف ورق های فولادی و سرامیکی شرط مرزی گیردار تعریف شده و به پرتابه نیز سرعت اولیه اعمال شده است. در طی آنالیز و با برخورد پرتابه به ورق ها به وضوح مشاهده می شود که اجزا دچار شکست می شوند. خروجی های شکست درخواستی برای مدل جانسون هلمکوئیست نیز در پایان آنالیز در دسترس می باشد که در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها میتوانید روی گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۳۶۵۰۰ تومان می باشد.

دقت کنید در زمان پرداخت درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
