شبیه سازی انفجار روی یک تیر مرکب(آلمینیوم-چوب) و بررسی آسیب در نرم افزار آباکوس

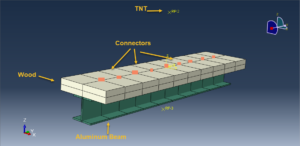

در این ویدئوی آموزشی به شبیه سازی انفجار روی یک تیر مرکب(آلمینیوم-چوب) و بررسی آسیب در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل هندسه تیر آلمینیومی به صورت شل سه بعدی و هندسه چوب به صورت سالید و سه بعدی می باشد. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.

در این مثال برای اتصال تیر و دال چوبی از تماس سطح به سطح به همراه خواص تماسی و همچنین قیدهای تماسی نقطه ای استفاده شده است. دال چوبی از دو قسمت فشاری و کششی تشکیل شده که خواص الاستیک و پلاستیک جداگانه به هر کدام اختصاص داده شده است. برای تیر فلزی نیز خاصیت الاستیک-پلاستیک به همراه مدل آسیب به کار برده شده است.

تحلیل به صورت دینامیکی بوده و برای آن از یک استپ اکسپلیسیت زمانمند بهره برده شده است. انفجار با استفاده از روش کانوپ با تعیین مقدار و مکان ماده منفجره، ایجاد شده است. به منظور اتصال و عدم جدایش زودهنگام اجزا از اتصال دهنده بین دو پارت استفاده شده است. شرایط مرزی و مش مناسب نیز به تمامی اجزا اختصاص داده شده است.

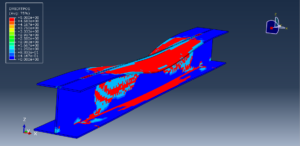

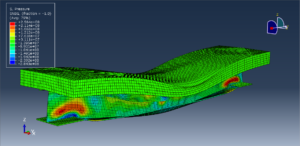

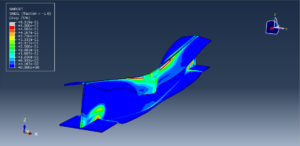

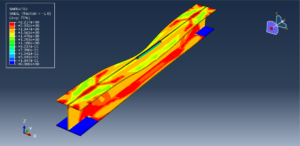

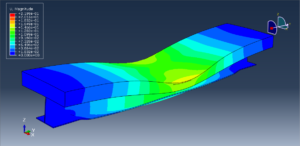

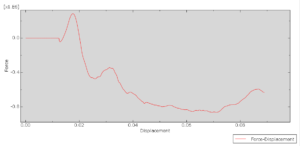

پس از اتمام تحلیل، تمامی خروجی ها از قبیل تنش،کرنش،آسیب،نمودارها و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای خرید فایل ها روی گزینه قرمز رنگ زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۶۳۵۰۰ تومان می باشد
