شبیه سازی مچالگی پروفیل آلومینیومی تحت با فشاری با استفاده از معیارهای آسیب در آباکوس

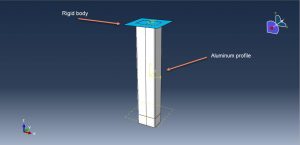

در این ویدئوی آموزشی به شبیه سازی مچالگی پروفیل آلومینیومی تحت با فشاری با استفاده از معیارهای آسیب در نرم افزار آباکوس پرداخته ایم. مدل سازی به صورت سه بعدی بوده و پروفیل آلومینیومی با استفاده از یک پارت شل سه بعدی و صفحه صلب در نقش جسم وارد کننده بار به صورت صلب و شل طراحی شده است. در شکل زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.

برای تعریف متریال آلومینیوم از معیار های آسیب مختلفی برای پیش بینی آسیب و مچالگی استفاده شده است. در این آنالیز استفاده از پلاستیسیته برای تعیین میزان مچالگی کافی می باشد اما برای پیش بینی بهتر خروجی ها از معیار آسیب داکتیل به همراه تکامل،معیار آسیب Shear به همراه تکامل و معیار آسیب MSFLD به همراه تکامل استفاده شده است. این معیار ها هر کدام به نحوی در متغیرهای خروجی آنالیز اثرگذار بوده و می توانند دیدگاه خوبی را ارائه دهند.

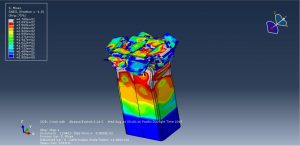

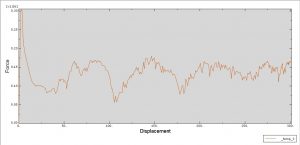

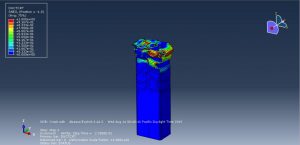

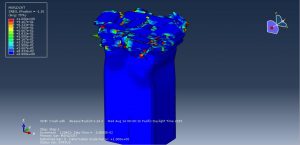

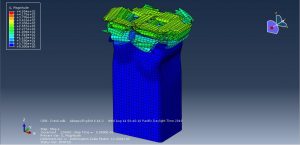

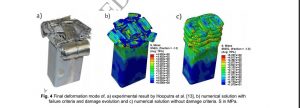

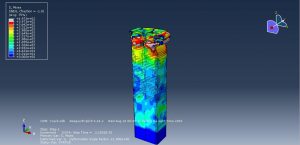

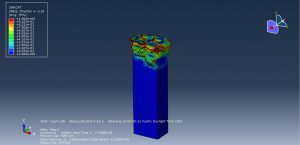

تحلیل به صورت اکسپلیسیت بوده و برای تماس بین اجزا از یک تماس کلی به همراه خواص تماسی استفاده شده است. شرط مرزی برای پایه پروفیل به صورت گیردار فرض شده و برای صفحه صلب بالایی به صورت حرکت عمودی در راستای محور پروفیل تعیین شده است. استفاده از مش بندی ریز و مناسب در پیش بینی نتایج صحیح تاثیر گذار است. پس از اتمام آنالیز به خوبی می توان میزان آسیب مربوط به هر یک از معیارهای تعریف شده،تنش و کرنش… را مشاهده نمود. در شکل های زیر تعدادی از نتایج خروجی نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۸۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
