شبیه سازی خاک مسلح به ژئوتکستایل در خاکریز گذاری متوالی در نرم افزار آباکوس

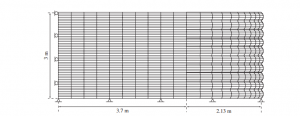

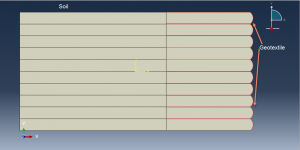

در این ویدئو به شبیه سازی خاک مسلح به ژئوتکستایل در خاکریز گذاری متوالی در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت دو  بعدی و بر اساس کتاب سم هلونی می باشد. خاک به صورت شل و ژئوسینتیک به صورت پارت وایر در نظر گرفته شده اند. در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

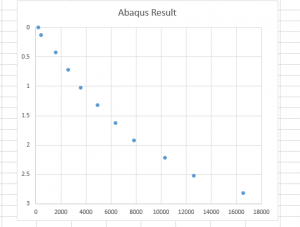

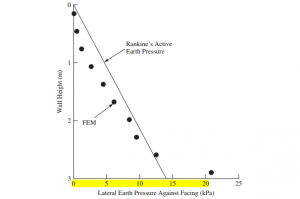

خاک به صورت ماده الاستیک به همراه پلاستیسیته کپ تعریف و برای آن سختی خطی تعریف شده است. ژئوسنتیک نیز به صورت ماده الاستیک تعریف شده است. در این تحلیل با توجه به اینکه مراحل احداث خاکریز به اندازه تعداد لایه های ژئوسنتیک می باشد لذا از ده استپ استاتیکی به منظور احداث خاکریز به همراه ژئوسنتیک بر اساس اطلاعات کتاب ایجاد شده است. در هر استپ یک لایه اضافه می شود و اثرات افزایش وزن نیز با در نظر گرفتن جاذبه اعمال می شود.پارت ژئوسنتیک نیز در هر مرحله همراه هر لایه خاک به مدل اضافه می شود و در ضمن کل پارت ژئوسنتیک به صورت مدفون شده در خاک به کار برده شده است. شرایط مرزی مناسب نیز به مجموعه بر اساس کتاب اعمال شده است. هدف در این مثال بررسی تنش بوجود آمده در خاک در محل قرارگیری ژئوسنتیک ها می باشد که در شکلهای زیر نمودار کتاب و نمودار استخراج شده از آباکوس قرار داده شده است.

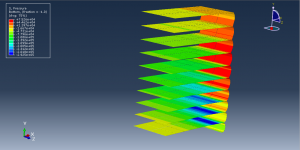

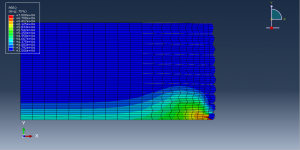

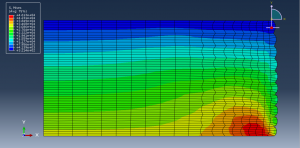

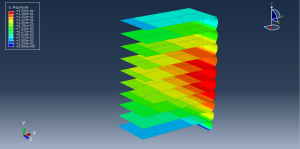

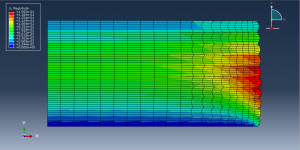

همان طور که دیده می شود نمودارها مطابقت خوبی نسبت به یکدیگر دارند. استفاده از مش مناسب و هماهنگ با مش ریزی کتاب نیز در این تحلیل از اهمیت خاصی برخوردار است. در انتهای آنالیز نیز می توان سایر نتایج خروجی را مشاهده نمود.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۳۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
