شبیه سازی تست کشش استاتیکی یک قطعه بتنی در نرم افزار آباکوس

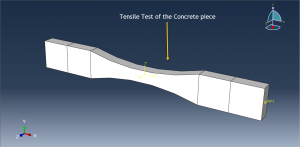

در این ویدئوی آموزشی به شبیه سازی تست کشش استاتیکی یک قطعه بتنی در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و شامل یک پارت با ناحیه نازک شده میانی می باشد. پارت بتن به صورت سالید طراحی شده است. در شکل زیر می توانید نمایی از  قطعه را در محیط اسمبلی مشاهده نمائید.

برای بتن از متریال مدل به صورت الاستیک و مدل پلاستیسیته بتن آسیب دیده یا Concrete Damaged Plasticity استفاده شده است. مدل رفتاری بتن بر اساس ترک برداشتگی کششی و خرد شدگی فشاری عمل می کند. در واقع با انجام تست کشش باید مقاومت کششی وارد شده در بخش متریال در محیط نتایج در نمودار تنش کسب گردد. تحلیل به صورت غیر خطی بوده و برای آن از یک استپ جنرال استاتیک به همراه تغییراتی در مدل همگرایی استفاده شده است.  در این تحلیل بر هم کنشی وجود نداره و فقط از یک قید کوپلینگ استفاده شده است. شرط مرزی گیردار به یک انتهای قطعه و شرط مرزی جابه جایی به سمت دیگر اختصاص داده شده است. مش بندی باید در ناحیه نازک شدگی ریز بوده و به همین منظور از چند پارتیشن استفاده شده است.

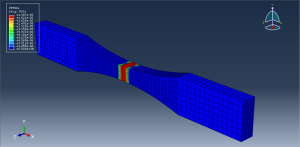

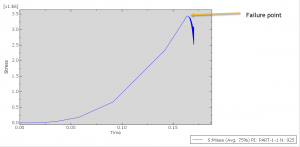

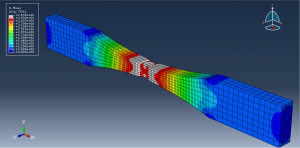

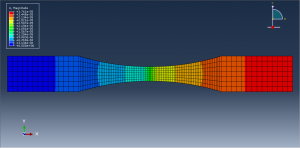

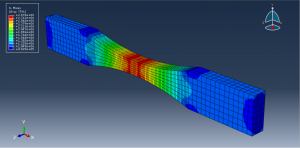

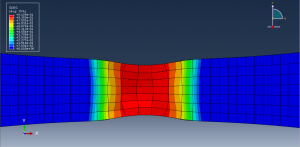

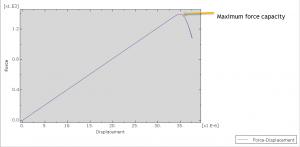

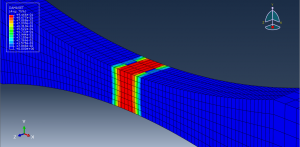

پس از اتمام آنالیز به خوبی می توان نتایج حاصل از قبیل تنش،کرنش،آسیب کششی،نمودار نیرو-تغییر مکان، و نمودار تنش ماکزیمم را مشاهده نمود. از روی نمودارها می توان ناحیه Failure مدل را مشخص نمود. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای خرید فایلها رو گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۳۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
