شبیه سازی تست خمش تیر فولادی تقویت شده با CFRP در نرم افزار آباکوس

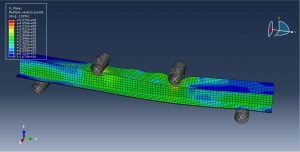

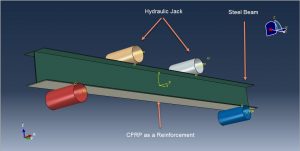

در این ویدئو آموزشی به شبیه سازی تست خمش تیر فولادی تقویت شده با CFRP در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده که در آن تیر فولادی و ورق CFRP به صورت پارت شل بعدی ترسیم شده اند. اجسام تکیه گاهی و جسم وارد کننده نیرو نیز به صورت شل و صلب طراحی شده اند. در شکل زیر می توانید نحوه قرارگیری اجزا نسبت به یکدیگر در محیط اسمبلی را مشاهده نمائید.

تیر فلزی با استفاده از ماده فولاد به صورت الاستیک-پلاستیک به همراه مدل آسیب داکتیل به منظور پیش بینی آسیب تحت خمش استاتیکی مورد استفاده قرار داده شده است. برای کامپوزیت CFRP متریال با استفاده از مدل الاستیک به صورت ثوابت مهندسی و معیار آسیب هاشین به منظور پیش بینی آسیب در کامپوزیت مورد استفاده قرار گرفته است. تحلیل به صورت استاتیکی بوده و برای آن تنظیماتی در استپ استاتیکی به منظور جلوگیری از عدم همگرایی زودرس ایجاد شده است. تماس بین اجزای صلب با تیر و کامپوزیت با استفاده از تماس سطح به سطح به همراه خواص تماسی تعیین شده است. تماس بین کامپوزیت و تیر فلزی نیز به صورت تماس ایده آل یا بدون عیب در نظر گرفته شده است. استفاده از مش بندی ریز و مناسب نیز تاثیر زیادی در صحت نتایج بدست آمده دارد.

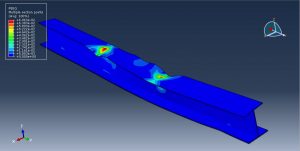

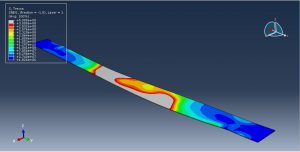

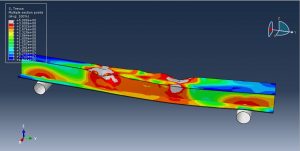

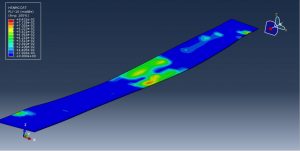

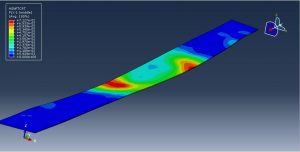

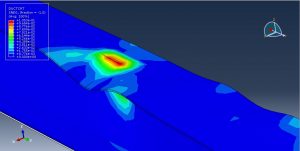

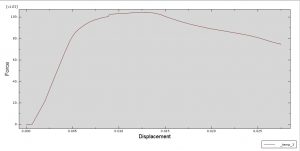

پس از اتمام آنالیز به خوبی می توان تنش،کرنش،جابه جایی و نمودار نیرو-تغییر مکان را مشاهده نمود. با استفاده از این نمودار می توان ظرفیت باربری مجموعه را مشخص نمود. در شکل های زیر تعدادی از نتایج خروجی این آنالیز نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۶۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
