شبیه سازی برخورد پرتابه فولادی سرعت بالا به ورق ضخیم شیشه ای در نرم افزار آباکوس-بررسی پارامتر آسیب

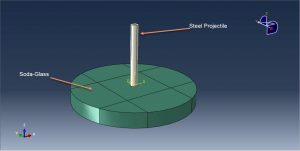

در این ویدئو به شبیه سازی برخورد پرتابه فولادی سرعت بالا به ورق ضخیم شیشه ای در نرم افزار آباکوس-بررسی پارامتر آسیب- پرداخته ایم. مدلسازی به صورت سه بعدی بوده و هر دو پارت شیشه و پرتابه به صورت جسم سالید تغییر شکل پذیر ترسیم شده اند. در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

برای پرتابه فولادی ماده به صورت الاستیک و پلاستیک در نظر گرفته شده که با توجه به سرعت بالای پرتابه و تغییر شکل سریع از مدل پلاستیسیته جانسون کوک به همراه وابستگی به نرخ کرنش بهره برده شده است. شیشه از جمله مواد سخت و شکننده بوده و نیاز به تعریف مدلی خاص دارد. به طور معمول در آباکوس برای این مواد از خاصیت الاستیک به همراه آسیب داکتیل ،مدل پلاستیسیته دراکر پراگر به همراه معادلات حالت استفاده می شود که می تواند پاسخ مناسبی را فراهم سازد،اما روش هایی نیز وجود دارد که می تواند مستقیما از طریق فایل ورودی و یا نوشتن وی یومت به دست آید که نتایج به مراتب بهتری را میسر می سازد. در این تحلیل برای شیشه از یک نوع متریال مدل خاص مواد سخت و شکننده از طریق فراخوانی در فایل ورودی استفاده شده است.

تحلیل به صورت Dynamic explicit بوده و تماس بین اجزا به صورت تماس سطح به سطح به همراه اصطکاک می باشد. شرط مرزی به پیرامون شیشه به صورت کاملا گیردار و شرط سرعت اولیه به پرتابه اعمال شده است. استفاده از مش بندی ریز در ناحیه تماس بسیار ضروری می باشد.

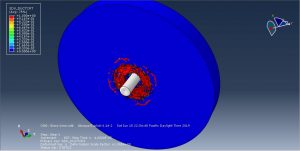

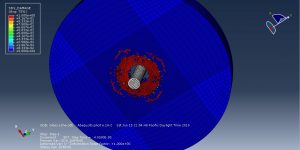

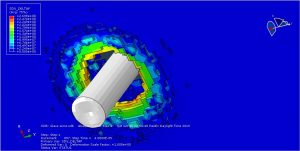

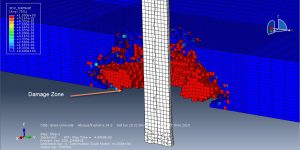

پس از اتمام آنالیز به خوبی می توان میزان آسیب پدید آمده در شیشه،تنش،کرنش و ترک ها را به خوبی مشاهده نمود. با برخورد پرتابه به سطح شیشه در همان لحظه ابتدایی تخریب زیادی در شیشه پدید می آید که در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۴۰۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.

درباره ی Abaqus

همچنین ببینید

شبیه سازی تست خمش دینامیکی پروفیل آلمینیومی در نرم افزار آباکوس-بررسی پارامتر آسیب

در این ویدئو آموزشی به شبیه سازی تست خمش دینامیکی پروفیل آلمینیومی در نرم افزار ...

۲ دیدگاه

  1. سلام خسته نباشید،طبق فیلم تهیه شده از شما تو شبیه سازی برخورد پرتابه فولادی سرعت بالا به شیشه ضخیم،بایستی سرعت که کاهش پیدا میکنه به حالت قبل (یعنی سرعتی نزدیک به سرعت ورودی)برنگردد و همون سرعت کاهش یافته باقی بماند ،ولی خلاف منطق به حالت قبل برمیگردد و حالا پروژه درسی مارو با مشکل روبرو کرده اگه میشه راهنمایی کنید مشکل کار کجاس

    • سلام
      منطق برخورد این هستش که در زمان برخورد انرژی تلف بشه و مقداری از انرژی جنبشی تبدیل به انرژی داخلی بشه و این یعنی کاهش سرعت ورودی. اگر هدف به اندازه کافی ضخیم باشه به طوری که بتونه تاثیره محسوسی روی پرتابه داشته باشه باید سرعت کم بشه و به هیچ وجه نباید به حالت اولیه برگرده مخصوصا اگر پرتابه تغییر شکل پذیر باشه و صلب نباشه. بهتره برای یک ند در پرتابه معمولا در ناحیه تماس یه خروجی نموداری سرعت بر حسب زمان بگیرید و اگر سرعت نهایی با اولیه یکسان شد حتما ایرادی وجود داره چون باید سرعت خروجی کمتر از سرعت اولیه باشه. البته شیشه هم با توجه به Tensile pressure کم معمولا تاثیر آنچنانی بر پرتابه نمیذاره.
      با تشکر
