شبیه سازی اتصال دو ورق با پیچ تحت کشش در نرم افزار آباکوس- بررسی آسیب

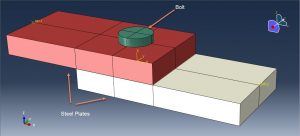

در این ویدئوی آموزشی به شبیه سازی اتصال دو ورق با پیچ تحت کشش در نرم افزار آباکوس- بررسی آسیب- پرداخته ایم. مدلسازی به صورت سه بعدی بوده و مساله شامل سه پارت می باشد. دو ورق سوراخ دار در بالا و پایین و در محل سوراخ نیز یک پیج قرار می گیرد. هر سه پارت به صورت سالید یا تو پر ترسیم شده اند.در شکل زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.

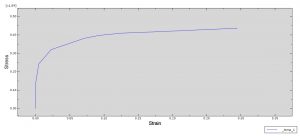

ماده مورد استفاده برای هر سه پارت فولاد بوده که برای بررسی آسیب از معیار آسیب داکتیل که برای فلزات مناسب می باشد،استفاده شده است. این معیار در آنالیز های استاتیکی و دینامیکی قابل استفاده می باشد. از خاصیت الاستیک و پلاستیک نیز به منظور تعریف نمودار تنش-کرنش بهره برده شده است. تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک استفاده شده است. به منظور جلوگیری از واگرایی زودرس تغییراتی در استپ استاتیکی اعمال شده است. تماس بین اجزا به صورت تماس سطح به سطح به همراه خواص تماسی تعیین شده است. شرط مرزی تقارنی برای سطوح طرفین و همچنین شرط مرزی جابه جایی به همراه دامنه آرام برای دو انتهای صفحات تعریف شده است. به منظور پایداری پیچ از یک پیش بار استفاده شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج مطلوب تاثیر زیادی دارد.

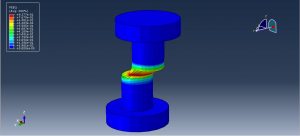

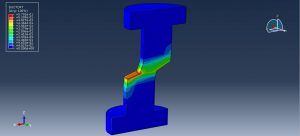

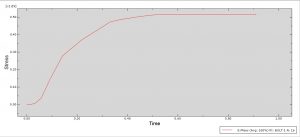

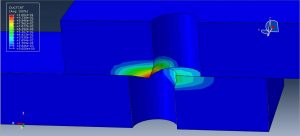

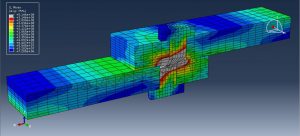

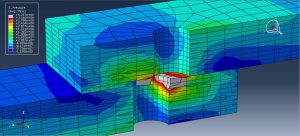

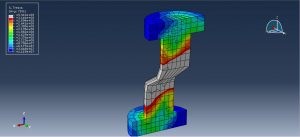

در پایان آنالیز استاتیکی به خوبی می توان میزان آسیب پدید آمده در پیچ و ورق ها، تنش، کرنش…. را مشاهده نمود. در شکل های زیر می توانید تعدادی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۷۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید بخ درستی صورت پذیرد.
