در این ویدئوی آموزشی به شبیه سازی پروفیل فولادی پر شده با بتن تحت بار فشاری در نرم افزار آباکوس پرداخته ایم. مدل سازی شامل پروفیل فولادی نازک به صورت شل سه بعدی، ورق های جوش شده به پروفیل فولادی، و در نهایت هندسه بتن به صورت سالید می باشد. در شکل زیر نحوه قرارگیری اجزا در محیط اسمبلی نمایش داده شده است.
برای اجزای فولادی از خاصیت الاستیک و پلاستیک، به همراه مدل آسیب استفاده شده است. بتن نیز به صورت پلاستیک با تعریف متریال مدل CDP ایجاد شده است. تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک به همراه تغییراتی در مدل همگرایی استفاده شده است. ورق ها به ستون جوش و خاصیت اصطکاکی نیز بتن تمامی اجزا لحاظ شده است.

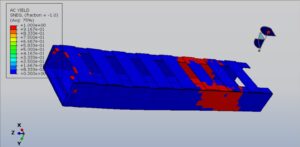

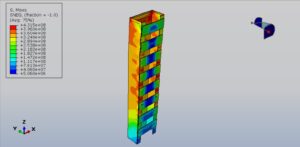

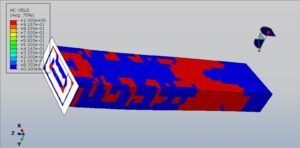

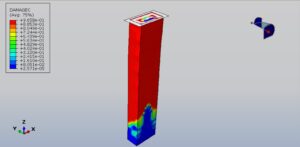

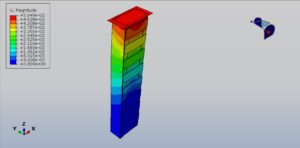

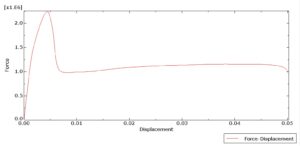

تمامی شرایط مرزی و بارگذاری مناسب به همراه مش بندی و المان دهی، به اجزا اختصاص داده شده است. پس از اتمام آنالیز تمامی خروجی ها از قبیل تنش، کرنش، آسیب کششی و فشاری، نمودار نیرو-تغییر مکان و … قابل مشاهده می باشد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.
