شبیه سازی فرآیند پاشش سرد یا Cold Spray در آباکوس به روش کوپل اویلری لاگرانژی

Abaqus اکتبر 26, 2018 اخبار تایپ شونده, اسلاید, فیلم های آموزشی آباکوس, فیلم های آموزشی آباکوس پیشرفته ارسال دیدگاه 1,222 بازدید

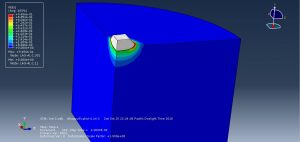

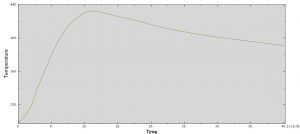

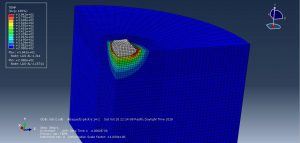

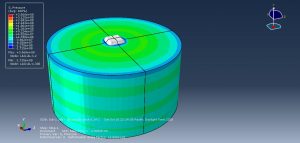

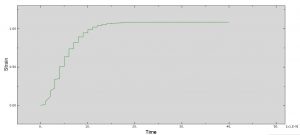

در این ویدئو به شبیه سازی قدم به قدم فرآیند پاشش سرد یا Cold Spray در نرم افزار آباکوس پرداخته ایم.فرآیند پاشش سرد( Cold spray) یکی از جدید ترین روش های پوشش دهی است که در آن ذرات پودر ماده در حالت جامد توسط گازهای گرم فشرده شده، شتاب می گیرند و بدون اینکه ذوب شوند با سرعت بسیار بالا به سطح برخورد می کنند. ویژگی منحصر به فرد این فرآیند که سبب برتری آن بر سایر فرآیندهای پاشش حرارتی می شود، برخورد ذرات به زیر لایه در حالت جامد می باشد. از آنجا که دمای ذرات در حین فرآیند همواره پایین تر از نقطه ذوب است، بسیاری از اثرات سوء دمای بالا از جمله اکسیداسیون و تغییرات ساختاری در این فرایند رخ نمی دهد و از همه مهم تر اینکه تنش پسماند در این پوشش ها از نوع فشاری می باشد. بنابراین امکان ایجاد پوشش هایی با ضخامت زیاد بدون حساسیت به ترک خوردگی و لایه لایه شدن فراهم می شود. با توجه به این ویژگی اخیراً استفاده از این فرآیند به عنوان فرآیند ساخت سریع مورد توجه قرار گرفته است. برای مدلسازی از فضای سه بعدی و برای متریال نیز ماده آلومینیوم استفاده شده است. ماده هدف به صورت لاگرانژی و ماده اسپری به صورت اویلری مدل شده که برای تحلیل از یک استپ دینامیکی حرارتی بهره برده شده است. مدلسازی در ابعاد میکرو بوده و پس از برخورد قطره به سطح ماده هدف اندکی کرنش پلاستیک درآلومینیوم بوجود می آید که در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.
