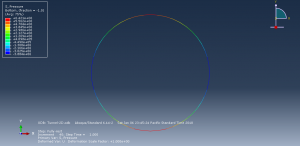

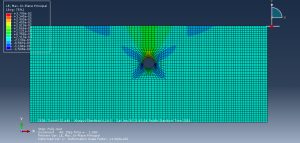

در این مثال به شبیه سازی قدم به قدم فرآیند تونل زنی در آباکوس به صورت دوبعدی پرداخته ایم. مدل شامل دو هندسه خاک و لاینر بتنی می باشد. خاک رس برای متریال در نظر گرفته شده که برای آن از حالت پلاستیک Clay plasticity استفاده شده که خواص پلاستیک را برای ایجاد وابستگی به ارتفاع در این محیط به دما وابسته نموده ایم که در واقع دما فقط به عنوان پارامتر در نظر گرفته شده که با تغییر آن در محیط بارگذاری خواص پلاستیک خاک رس تغییر می کند. لاینر با استفاده از المان های وایر مدل شده و برای آن بتن در حالت الاستیک در نظر گرفته شده است. آنالیز در چهار استپ انجام شده که در استپ اول تنش های Geostatic ناشی از نیروهای وزنی خاک فعال و در استپ دوم گود برداری و حذف المان های تونل انجام شده و در استپ سوم لاینر جایگزین توده خاک برداشته شده می شود. در همین استپ برای در نظر گرفتن وزن لاینر ، جاذبه فعال می گردد. در استپ چهارم نیز به مجموعه اجازه داده می شود تا به حالت تعادل برسد. در قسمت بارگذاری شرایط اولیه ای نظیر فشار Geostatic برای خاک،تخلخل و همچنین استفاده از پارامتر دما برای وابسته کردن خواص پلاستیک بر اساس تعریف یک تابع مکانی انجام شده است. مش زنی نیز به نحوی با استفاده از پارتیسن بندی انجام شده که اطراف تونل دارای مش بهتری برای همگرا کردن مساله باشد. در شکل های زیر می توانید نمایی از فرآیند انجام شده را مشاهده نمائید.
برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۳۴۵۰۰ تومان می باشد.
