شبیه سازی انفجار در هوا روی یک پنل دولایه بتن فوق توانمند و بتن پر استحکام در آباکوس

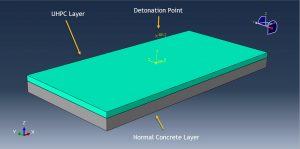

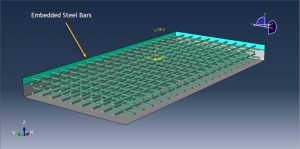

در این ویدئوی آموزشی به شبیه سازی انفجار در هوا روی یک پنل دولایه بتن فوق توانمند و بتن پر استحکام در  نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و شامل یک لایه رویی بتن فوق توانمند و یک لایه زیرین بتن پر استحکام می باشد. در هر لایه یک سفره میلگرد برای استحکام بیشتر به کار بده شده است. در شکل های زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.برای تعریف رفتار انواع بتن می توان از متریال مدل Concrete Damaged Plasticity استفاده نمود. این متریال توانایی مدل سازی رفتار کششی و فشاری بتن و همچنین آسیب های کششی و فشاری را دارا می باشد. متریال و داده های آن برای هر دو نوع بتن از مقاله رفرنس استخراج شده است. تفاوت دو نوع بتن به کار رفته در این آنالیز در مقاومت های کششی و فشاری می باشد که بتن فوق توانمند به دلیل استفاده از اجزای خاص در مخلوط بتن دارای مقاومت فشاری بسیار بالاتری می باشد. برای میلگرد از خاصیت الاستیک و پلاستیک استفاده شده است. تحلیل به صورت دینامیکی بوده و برای آن از یک استپ اکسپلیسیت زمانمند بهره برده شده است. میلگردها به صورت مدفون شده در بتن لحاظ شده اند. تماس بین دو لایه بتن نیر به صورت تماس کوهسیو یا چسبنده با تعریف سختی های تماسی و آسیب، اعمال شده است. پروسه انفجار در هوا نیز با روش CONWEP و با تعریف مقدار تی ان تی و نقاط انفجاری، تعیین شده است. شرط مرزی گیردار به طرفین دال بتنی اختصاص داده شده است. در این آنالیز استفاده از مش بندی ریز تاثیر زیادی در نحوه رشد ترک های کششی و فشاری دارد.

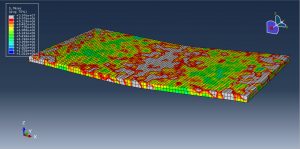

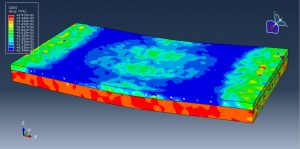

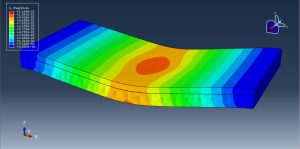

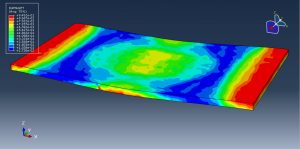

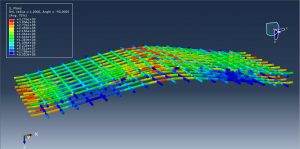

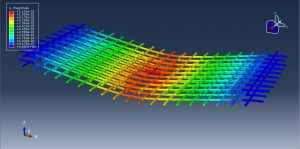

پس از اتمام آنالیز به خوبی می توان دید که بتن فوق توانمند رویی مقاومت بالایی از خود نشان داده و بتن لایه زیرین دچار آسیب و کاهش مقاومت شدیدی شده است. تمامی خروجیها از قبیل تنش،کرنش،آسیب کششی و فشاری،کاهش سختی و … قابل دسترس می باشند. در شکل های زیر تعدادی از نتایج این تحلیل نمایش داده شده است.

برای تهیه فایل ها روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۵۳۵۰۰ تومان می باشد.
