شبیه سازی خمش دینامیکی تیر بتنی مسلح به میلگرد فولادی،چسب اپوکسی و میلگردCFRP در نرم افزار آباکوس

شبیه سازی خمش دینامیکی تیر بتنی مسلح به میلگرد فولادی،چسب اپوکسی و میلگردCFRP در نرم افزار آباکوس

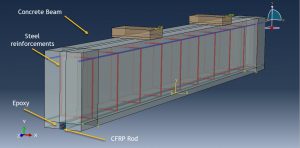

در این ویدئوی آموزشی به شبیه سازی خمش دینامیکی تیر بتنی مسلح به میلگرد فولادی،چسب اپوکسی و میلگردCFRP در نرم افزار آباکوس پرداخته ایم. مدلسازی شامل پارت تیر بتنی به صورت سالید و سه بعدی، پارت میلگرد CFRP به صورت سالید و سه بعدی، پارت چسب به صورت سالید و سه بعدی، میلگردهای طولی و خاموت ها نیز به صورت سیمی و سه بعدی ترسیم شده اند. از دو جسم صلب نیز به منظور اعمال بار به تیر استفاده شده است. در شکل زیر می توانید نحوه قرارگیری اجزا در محیط اسمبلی را مشاهده نمائید.

برای بتن از متریال مدل Concrete Damaged Plasticity که رفتار کشش و فشاری بتن را به صورت جداگانه دریافت می نماید، استفاده شده است. میلگردهای فولادی به صورت الاستیک و پلاستیک تعریف شده اند. برای مدلسازی رفتار میله کامپوزیتی از خاصیت الاستیک به صورت ثوابت مهندسی استفاده شده است. برای مدلسازی لایه چسب اطراف CFRP نیز از قوانین شکست بهره برده شده است.

تحلیل می تواند به دو صورت استاتیکی و دینامیکی انجام گیرد ولی با توجه به زمانبر بودن حالت استاتیکی، در این شبیه سازی از استپ اکسپلیسیت استفاده شده است. تماس بین چسب با بتن و تماس بین چسب با میله کامپوزیتی به صورت تماس ایده آل در نظر گرفته شده است. تماس بین اجزای صلب با تیر بتنی نیز به صورت تماس سطح به سطح به همراه خواص تماسی لحاظ شده است. میلگردها نیز به صورت مدفون شده در بتن در نظر گرفته شده اند. شرط مرزی گیردار به یک سمت تیر و شرط مرزی غلتگی به سمت دیگر اعمال شده است. شرط مرزی جابه جایی نیز به دو جسم صلب به همراه دامنه آرام اعمال شده است. استفاده از مش بندی ریز و مناسب نیز در حصول نتایج صحیح تاثیر دارد.

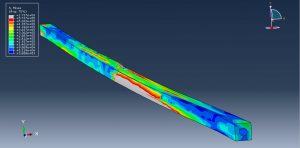

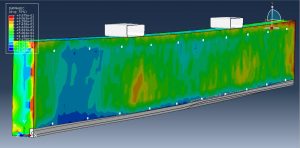

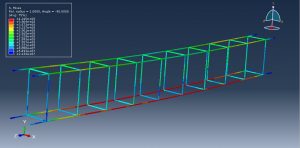

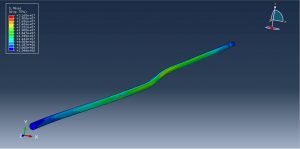

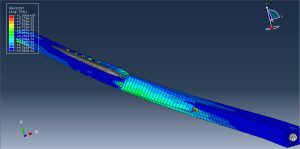

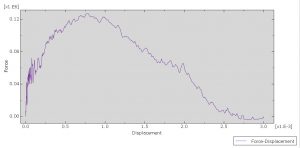

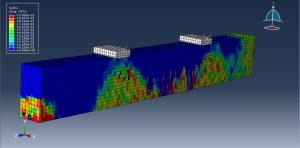

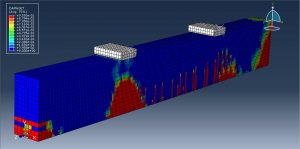

پس از اتمام آنالیز به خوبی می توان تمام خروجی ها از قبیل تنش،کرنش،آسیب کششی و فشاری، کاهش سختی در تیر بتنی، آسیب چسب و… را مشاهده نمائید. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای خرید فایل ها روی گزینه زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۵۳۵۰۰ تومان می باشد.
