شبیه سازی جوش اصطکاکی(FSW) آلمینیوم به روش کوپل اویلری لاگرانژی در نرم افزار آباکوس

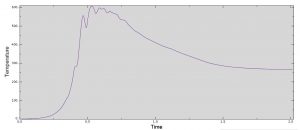

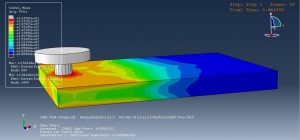

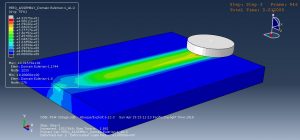

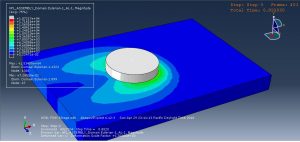

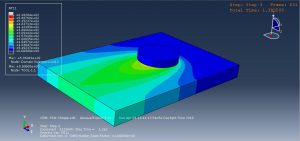

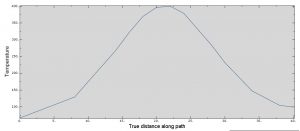

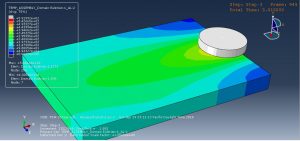

در این ویدئو به شبیه سازی فرآیند جوش اصطکاکی آلمینیوم به روش کوپل اویلری لاگرانژی در نرم افزار آباکوس پرداخته ایم.هندسه ابزار و قطعه کار به صورت سه بعدی بوده و قطعه کار به صورت اویلری و ابزار به صورت لاگرانژی مدل شده اند. برای متریال قطعه کار ماده آلمینیوم با مدل جانسون کوک به همراه خواص حرارتی استفاده شده است.این مثال دارای سه استپ حرارتی بوده که در استپ اول دوران و نفوذ،در استپ دوم دوران و در استپ سوم دوران به همراه سرعت خطی به ابزار اعمال گردیده شده است. در طی آنالیز و با نفوذ ابزار در ورق آلمینیومی حرارتی زیادی در آن ایجاد می شود که هدف این شبیه سازی بررسی حرارت ایجاد شده در قطعه به وسیله حرکت ابزار بوده است.در روش اویلری مش  در تمام مدت آنالیز بدون تغییر شکل بوده و ماده داخل هر المان در محیط اویلری جا به جا می شود که برای اختصاص ماده به قسمت اویلری مدل از حالت یونیفرم استفاده شده است. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۵۵۵۰۰ تومان می باشد.

درباره ی Abaqus

همچنین ببینید

شبیه سازی بیرون کشیدن میلگرد آجدار از بتن فوق توانمند در نرم افزار آباکوس

در این ویدئوی آموزشی به شبیه سازی بیرون کشیدن میلگرد آجدار از بتن فوق توانمند ...

۲۰ دیدگاه

  1. سلام خدا قوت من دو تا از اموزش این سایت را در مورد جوشکاری اصطکاکی خریداری کردم از آموزش خوب شما تشکر می کنم و یک مطلب را در اموزش ندیدم این مرگ وتولد المان درجوشکاری اصطکاکی اتقاق نمی افتد اگر اتفاق می افتد چگونه باید در شبیه سازی اعمال کرد اگر میشه یک راهنمایی کامل بفرمایید باتشکر خیلی به این مورد احتیاج دارم وگیر این مطلب می باشم جای دیگر مطلبی در این مورد چیزی پیدا نکردم با کمال تشکر

  2. سلام خسته نباشید … من میخوام فرایند اغتشاشی اصطکاکی (fsp) رو مدل سازی کنم ، آیا فیلم آموزشی در این زمینه دارین ؟ اگر ندارید آیا فیلم مدل سازی فرایندfsw میتونه کمکم کنه ؟ ویه سوال دیگه این فیلم آموزشی فرایند مش زنی رو هم آموزش میده ؟ خواهش میکنم جواب بدین خیلی برام مهمه

    • سلام.
      ممنون از نظر شما
      چیزی که شما فرمودین ترجمش میشه فرآیند جوش اصطکاکی و چیزی که در سایت موجود هستش به چند روش مختلف ترجمش میشه جوشکاری اصطکاکی اغتشاشی و تفاوتی بین این دو موضوع وجود ندارد فقط واژه به کار رفته متفاوته.
      موضوع به طور کامل در فیلم ها آموزش داده شده و مشکلی از این جهت نخواهد بود. در مورد مش زنی هم توضیحات لازم بیان شده ولی در صورت داشتن مشکل میتونید به ایمیل های موجد در بخش تماس سایت ایمیل بدید تا براتون رفع اشکال بشه.
      با تشکر

  3. سلام
    آیا با نرم افزار آباکوس می توان برخورد یک ذره در ابعاد نانومتر تا میکرومتر که هم دارای سرعت خطی و هم سرعت زاویه ای است را با یک دیوار گرافیتی شیبه سازی کرد؟
    به عبارت دیگر می توان اثر تخریبی ناشی از برخورد یک ذره نانومتری یا شاری از این ذرات را رو روی دیواره، در این شبیه سازی مشاهده کرد؟
    با تشکر

  4. ببخشید من میخواستم دو ورق هم جنس رو با روش FSW به هم جوش بدم و بعد ریزساختار وخواص مکانیکی اون رو بررسی کنم . آیا این کار با آباکوس ممکنه؟
    و آیا با این آموزش میتونم به خواستم برسم؟
    خواهش میکنم جواب بدین

    • سلام
      ببینید توی این مثال شما می تونید روش جوش اصطکاکی رو یاد بگیرید و برای مدل خودتون به کار ببرید. ولی اینکه ریز ساختار و دانه بندی بخواد در خود آباکوس مدل بشه باید یه رفرنس پیدا کنید براش چون اساسا نرم افزار های اجزای محدود نمیتونن دانه بندی رو چک کنند مگر با استفاده از وی یومت که با این کد میشه دانه بندی دلخواه رو ایجاد و بررسی کرد.
      در کل با این مثال شما می تونید روش مدلسازی جوش اویلری رو یاد بگیرید.بهتر هستش یه رفرنس پیدا کنید مثل مقاله و ببینید که اون چیکار کرده.
      با تشکر

  5. دیدگاه شما در انظار بررسی است.
    سلام
    لطفا ۵ دقیقه از فیلم اموزرشی را در سایت قرار دهید تاک سطح و کیفیت اموزش قدم به قدم انرا ببینیم بعد اقدام به خرید کنیم
    با تشکر

    • سلام
      روز به خیر
      با توجه به سنگین بودن وبسایت نمیتونیم مستقیما برای تمامی فیلم ها آموزشی پیش نمایش در سایت قرار بدیم. در سایت آپارت از هر مثال ویدئوی کوتاهی قرار داده شده و منظور از قدم به قدم همان حالت آموزش برای افراد تازه کار و یا متوسط هستش.
      با تشکر

  6. با سلام
    چگونه میتوان در محیط اباکوس ذرات نانو از قبیل ZRO2 را در شبیه سازی جوشکاری اصطکاکی اغتشاشی اعمال نمود.؟
    هدف : شبیه سازی جوشکاری اصطکاکی اغتشاشی الومینیوم با اضافه کردن ذرات نانو

    • سلام
      روز به خیر
      ببینید بعید هستش بشه خود ذرات نانو رو مدل کرد چون کلا فاینایت المنت به درد مقیاس نانو نمیخوره و بهتره از نرم افزارهای خاصی که توی این حوزه هستش استفاده کنید. اگر ذرات درشت باشه احتمالا بشه با پاشش سرد این کار رو انجام داد که در مقیاس میکرو هستش و مثالهاش در سایت موجود می باشد.
      با تشکر

  7. سلام اموزش یا فایل شبیه سازی جوشکاری اغتشاشی با سابروتین هم توسایتتون هست؟

  8. سلام مهندس خسته نباشین میخواستم ببینم با این روش میشه ابزار دوطرفه هم مدل کرد و فرآیند جوش را انجام داد. اگه بشه راهنمایی کنید متشکر

  9. سلام مهندس خدا قوت

    من از سایت خوب شما حداقل دو مورد شبیه سازی FSW در یک سال گذشته خریداری کردم و پروژه ام با باین روش شبیه سازی های خریداری شده شبیه سازی کردم جواب هم گرفتم دست گلت شما از این اموزش های خوب شما درد نکند
    اتقاقا خیلی لزدوستان دنبال شبیه سازی جوشکاری وماشین کاری بودند وحتی عمرانی بودند سایت شما را معرفی کردم چون واقعا من را درمشکلم خیلی راهنمایی کرد امید است برای دیگران هم مشکل گشا باشید ان شاللله
    ولی مهندس مشکلی من با شبیه سازی fsw پیدا کردم این است که:
    اگر ابزار با قطعه کار زاویه نداشته باشد مثل همین شبیه سازی های شما که انجام می دهید ابزار بروری قطعه کار عمود است شبیه سازی به راحتی انجام می شود
    مشکل من این است که ابزار باید با قطعه کار باید زاویه ۲/۵ درجه داشته باشد
    ما این زاویه را به ابزار دادیم
    حالا این ابزار زاویه داده شده باید عمل جوشکاری را انجام دهیم برای این کار:
    دوتا نقطه رفرنس به ابزار دادیم
    یک نقطه رفرنس بالای ابزار( درقسمت شولدر) ویک نقطه رفرنس به کف ابزار (کف پین)

    برای نقطه رفرنس بالا یک مختصات محلی تعریف کردیم که ابزار به دور خودش بچرخد

    برای نقطه رفرنس پایین هم یک نمودار مختصات محلی تعریف کردم که ابزار در جهت مورد نظرو محور عمق و طول مورد نظر حرکت کند
    اگر این نمودار مختصات محلی پایین تعریف نشود وحرکت براساس مختصات اصلی باشد ابزار در حین عمل نفوذ به داخل قطعه کار حالت رقص به خوش می گیرد که حتما باید حرکت ابزار براساس مختصات محلی باشد تا این عمل انجام نشه اینو من فکر می کنم شاید درست نباشد

    حالا مشکل این است که وقتی بر اساس مختصات محلی ابزار به داخل قطعه کارنفوذ می کندعمل نفوذ بدرستی مثلا درجهت z انجام میشه
    اما ابزار در جهت طولی که باید حرکت کند از ابتدای حرکت طولی ابزار کم کم از کار شروع به خارج شدن می کنه
    اگر بخواهیم به مختصات محلی ایجاد شده زاویه بدهیم که قابزار از قطعه کار جارج نشه زاویه ابزار نسبت به قطعه کار ازبین میره
    اگر به قطه کار بخواهیم زاویه بدهیم همین مشکل وجود داره

    سوال : چطور میشه به ابزار زاویه بدهیم این ابزار به داخل قطعه کار نفوذ کنه و بعد ازعمل نفوذ در جهت طولی براساس زاویه داده شده حرکت کنه از قطعه کار خارج نشه وعمل جوشکاری را بدرستی انجام بده اگر میشه کمکم کنید منتظر راهنمایی شما هستم

    لطفا کمکم کنید

  10. سلام با عرض خسته نباشید من یه اموزش در ارتباط با جوشکاری اصطکاکی به روش کوپل اویلر لاگرانژ گرفتم. ولی سوال اینجاست که وقتی سرعت رو کم کنیم و یا زمان رو بیشتر کنیم خطا اینکریمنت میده که با دابل پروسیجر یا مس اسکیل هم حل نمیشه. سوال دومم اینکه میخوام روش cold spray رو قبل FsW بکار ببرم چون اونجا ابعاد خیلی کوچکه چه کاری پیشنهاد میکنین
    با تشکر

    • سلام، وقت به خیر
      راستش با افزایش زمان ناپایداری در مساله به دلیل محدودیت هایی که در المان اویلری وجود داره پدید میاد و ممکنه ارور بده.
      در مورد پاشش سرد چون ابعاد کوچیک هستش و البته ابتدا انجام اون و سپس جوش سخت هستش بهتر این هستش که خواص قطعه پاشش سرد شده رو اگر دارید در بخش متریال برا جوش به کار ببرید.
      با تشکر
