شبیه سازی تست فشار ستون بتنی فوق توانمند الیافی تقویت شده با میلگرد در نرم افزار آباکوس-بررسی آسیب

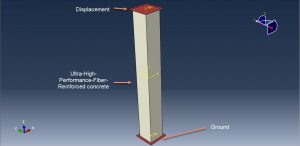

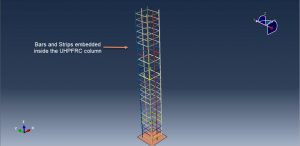

در این ویدئوی آموزشی به شبیه سازی تست فشار ستون بتنی فوق توانمند الیافی تقویت شده با میلگرد در نرم افزار آباکوس-بررسی آسیب- پرداخته ایم. مدلسازی به صورت سه بعدی بوده و پارت ستون بتنی به صورت سالید ترسیم شده است. میلگردها و خاموت ها نیز به صورت پارت وایر سه بعدی در نظر گرفته شده اند. از دو ورق صلب نیز به عنوان جسم تکیه گاهی و جک هیدرولیک استفاده شده است. در شکل های زیر می توانید نحوه قرارگیری اجزای در محیط اسمبلی را مشاهده نمائید.

برای میلگردها و خاموت ها از فولاد با خاصیت الاستیک و پلاستیک استفاده شده است. بتن فوق توانمند الیافی نیز با استفاده متریال مدل پلاستیسیته بتن آسیب دیده یا Concrete Damage Plasticity ،که خواص کششی و فشاری را به صورت جداگانه دریافت می نماید. در این تحلیل پارامترهای مربوط به آسیب فشاری و کششی نیز استخراج شده و برای متریال بتن الیافی به کار برده شده است. این نوع متریال مدل می تواند معیار مناسبی برای پیش بینی آسیب کششی و فشاری در بتن را فراهم نماید. تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک استفاده شده است. تماس بین اجزای صلب و تیر بتنی به صورت تماس سطح به سطح به همراه خواص تماسی در نظر گرفته شده است. میلگردها و خاموت ها نیز به صورت مدفون شده در بتن به کار برده شده اند. شرط مرزی برای جسم صلب زیرین به صورت گیردار و برای جسم صلب در نقش جک هیدرولیک به صورت جابه جایی در طول استپ در نظر گرفته شده است. استفاده از مش بندی ریز و مناسب در حصول نتایج صحیح موثر می باشد.

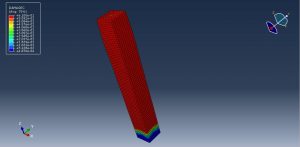

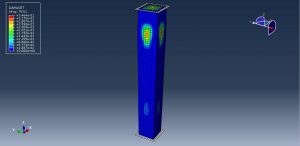

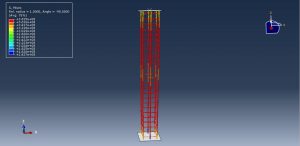

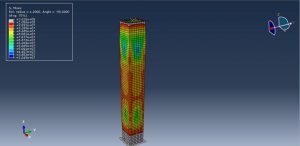

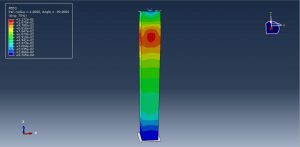

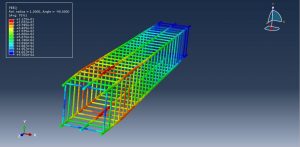

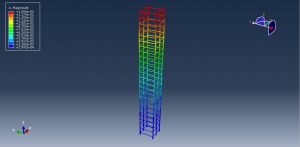

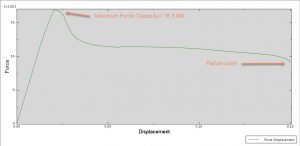

پس از اتمام انالیز به خوبی می توان نتایج مربوط به تنش، کرنش، آسیب کششی و فشاری بتن الیافی، نمودار نیرو-تغییر مکان… را مشاهده نمود. در شکل های زیر می توانید تعدادی از نتایج خروجی این آنالیز را مشاهده نمائید.
