شبیه سازی تخریب پیش رونده در یک سازه بتنی چند طبقه تحت بار انفجار در آباکوس

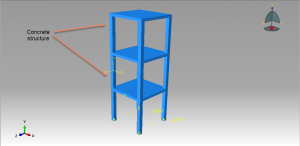

در این ویدئو به شبیه سازی مرحله به مرحله تخریب پیش رونده در یک سازه بتنی چند طبقه تحت بار انفجار در نرم افزار آباکوس پرداخته ایم. مدلسازی به صورت سه بعدی بوده و سازه شامل پارت سه طبقه بتنی و میلگرهای مدفون شده می باشد. سازه بتنی به صورت سالید و میلگردهای به کار رفته به صورت وایر مدل شده اند. در شکل زیر می توانید نمایی از هندسه اجزا را مشاهده نمائید.

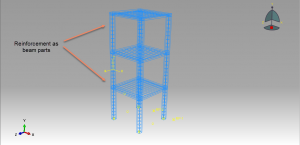

میلگردها به صورت المان بیم بوده و برای آنها مقطع تعریف و متریال فولاد با خاصیت الاستیک و مدل پلاستیک جانسون کوک در نظر گرفته شده است. همان طور که می دانیم آباکوس مدل متنوعی از متریال را برای بتن پیشنهاد می دهد که با توجه به نوع آنالیز می توان از یکی از آنها استفاده نمود. مدلهای اسمرد کرکینک،سی دی پی و بریتل در محیط ویژوال آباکوس قابل دسترس بوده ولی در این مثال کارایی چندانی ندارند و سایر موارد از طریق فایل ورودی و با استفاده از سابروتین در دسترس بوده و به این ترتیب و با استفاده از آنها می توان متریال مدل دلخواه را با توجه به ماهیت آنالیز به کار برد.

تحلیل به صورت داینامیک اکسپلیسیت بوده و پروسه انفجار نیز به صورت انفجار در هوا یا کانوپ تنظیم شده است. مقدار ماده منفجره که دو تن بوده در فاصله ای معین از سازه قرار میگیرد و پس از شروع تحلیل موج انفجار شروع به انتشار می کند. میلگردها نیز به صورت مدفون شده در سازه بتنی در نظر گرفته شده اند. شرایط مرزی نیز برای پایه های ستون ها به صورت گیردار لحاظ شده است. در این آنالیز کوچک بودن مش با توجه به پدیده خرابی حاصل می تواند به دقت نتایج بیفزاید.

برای هر طبقه یک بار فشاری سربار نیز در نظر گرفته شده است.با اتمام تحلیل به خوبی می توان تخریب تعدادی از ستون و و برهم خوردن تعادل سازه را  مشاهده نمود. در محیط نتایج با فراخوانی متغیر آسیب برای بتن می توان خروجی ها آسیب را برای آن مشاهده نمود.

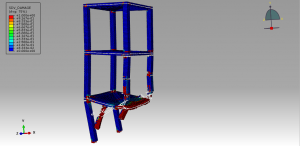

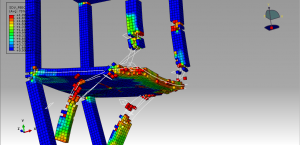

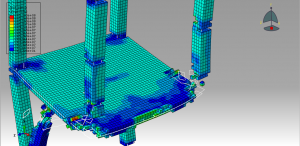

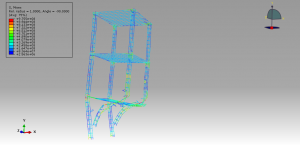

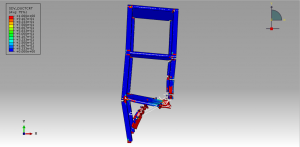

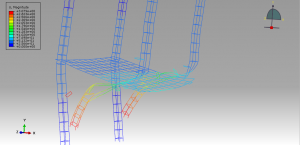

در شکل های زیر تعدادی از نتایج آنالیز نمایش داده شده است.
