شبیه سازی برخورد گلوله سرعت بالا به یک پنل بتنی تقویت شده در آباکوس-بررسی پارامتر تخریب

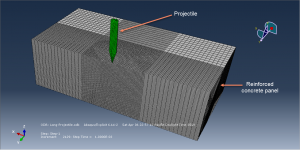

در این ویدئو به شبیه سازی برخورد گلوله سرعت بالا به یک پنل بتنی تقویت شده در نرم افزار آباکوس-بررسی پارامتر تخریب- پرداخته ایم.در این تحلیل بتن به صورت پارت سه بعدی تغییر شکلپذیر،گلوله به صورت پارت سه بعدی صلب و میلگردها به صورت المان وایر سه بعدی در نظر گرفته شده اند. با توجه به تقارن مساله تنها نیمی از هندسه مدل شده است. در شکل زیر می توانید نمایی از قرارگیری اجزا نسبت به یکدیگر را مشاهده نمائید.

میلگردها به صورت المان بیم و با استفاده از خاصیت الاستیک و پلاستیک مدل شده اند. در این آنالیز به دلیل بالا بودن سرعت پرتابه بتن دچار آسیب شدیدی می شود، لذا استفاده از متریال مدل مناسب با این نوع تحلیل از اهمیت خاصی برخوردار است. تحلیل به صورت دینامیکی بوده و برای آن از یک استپ اکسپلیسیت زمانمند بهره برده شده است. با توجه به از بین رفتن المان های داخلی در این آنالیز ،نوع تماس تعریفی به صورت تماس کلی با در نظر گرفتن تحلیل رفتگی المان های داخلی در قالب فایل ورودی به مجموعه اعمال شده است.میلگردها نیز به صورت مدفون شده در نظر گرفته شده اند. شرایط مرزی نیز به صورت تقارنی و کاملا گیردار به پارت بتنی نسبت داده شده است. سرعت اولیه نیز از طریق به کارگیری شرایط اولیه به گلوله اعمال شده است. استفاده از مش بندی ریز و مناسب در ناحیه تماس بین پارت بتنی و گلوله بسیار دارای اهمیت می باشد.

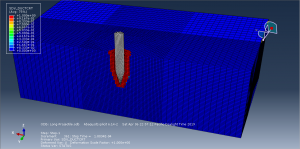

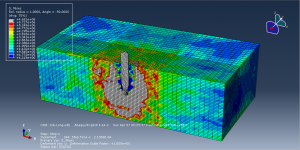

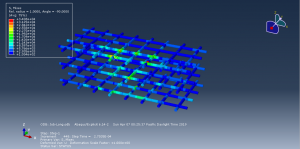

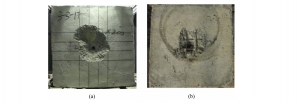

پس از اتمام آنالیز به خوبی می توان میزان آسیب به وجود آمده در بتن، تنش و تخریب را نیز مشاهده کرد. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۵۸۵۰۰ تومان می باشد.
