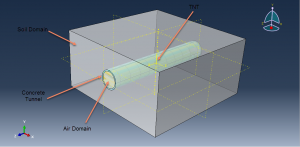

در این ویدئو به شبیه سازی انفجار به روش اویلری داخل یک تونل بتنی تقویت شده با میلگرد در نرم افزار آباکوس پرداخته ایم. تمامی پارت ها به صورت سه بعدی بوده و تونل به صورت لاگرانژی و با متریال مدل CDP ،خاک با استفاده از مفهوم کسر های حجمی و با مدل کلمب-موهر،تی ان تی نیز به فرم کسر حجمی و با تعریف معادله JWL ایجاد گردیده شده اند.برای تعریف میلگردها از المان تیر سه بعدی با ماده فولاد و مدل استفاده شده نیز برای میلگردها جانسون کوک بوده است. آنالیز به صورت یک استپ دینامیکی انجام شده و تمامی میلگردها در میانه تونل بتنی مدفون شده اند.در طی آنالیز با انفجار تی ان تی تعریف شده در فرمت کسرهای حجمی،دیواره داخلی تونل دچار آسیب از نوع کششی و فشاری شده و میلگردها نیز تغییر شکل چشمگیری می دهند. در شکل های زیر می توانید نمایی از نتایج این آنالیز را مشاهده نمائید.اولین شکل بیانگر نحوه قرار گیری تونل در خاک و ماده منفجره در هوای موجود در تونل می باشد.

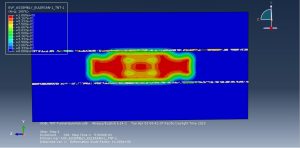

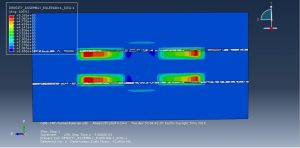

در شکل های زیر نیز می توانید آسیب فشاری و کششی حاصل از انفجار را در سازه مشاهده نمائید.

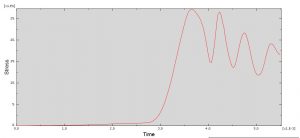

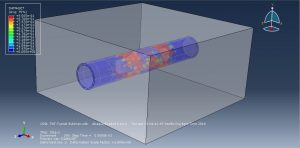

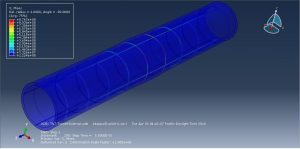

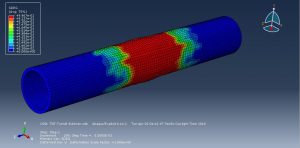

در شکل های زیر نیز سایر نتایج برای تونل ، میلگرد و همچنین نحوه انتشار موج ماده منفجره در هوای داخل تونل نمایش داده شده است.
برای تهیه فایل ها می توانید روی لینک زیر کلیک کنید.
هزینه تهیه فایل ویدئویی فارسی به همراه فایل های نرم افزاری ۵۷۵۰۰ تومان می باشد.
