شبیه سازی پدیده خزش یک لوله فلزی در نرم افزار آباکوس

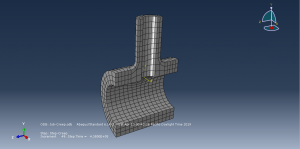

در این ویدئو به شبیه سازی پدیده خزش یک لوله فلزی در نرم افزار آباکوس در پرداخته ایم.خزش (Creep) تغییر فرم دائم با گذشت زمان در یک ماده که تحت تنش یا نیروی ثابت قرار دارد، می باشد و این امر در دمای بالا (بیش از دمای تبلور مجدد) اهمیت بیشتری دارد. برای تعیین منحنی خزش مهندسی یک فلز، نیروی ثابتی را به یک نمونه کششی در دمای ثابت اعمال می کنند و کرنش نمونه بر حسب تابعی از زمان تعیین می گردد. تغییر شکل ایجاد شده در خزش به چند مکانیزم بستگی دارد. این مکانیزم ها به مقدار تنش، درجه حرارت، ساختارهای متالورژیکی و غیره وابسته است. به طور کلی مکانیزم های خزش به دو دسته مکانیزم های نفوذی شامل نفوذ از داخل دانه (مکانیزم نابارو) و نفوذ از مرزدانه (مکانیزم کبل) و مکانیزم های بازیابی تقسیم می شوند. مکانیزم کنترل کننده خزش در درجه حرارت بالا و تنش کم، اغلب نفوذ است. در شکل زیر هندسه مورد استفاده نشان داده شده است.

در این تحلیل از یک لوله فلزی استفاده شده که به دلیل تقارن فقط یک چهارم آن مدل شده است. برای متریال از خواص الاستیک به همراه خواص پلاستیک از نوع خزش استفاده شده است. تحلیل شامل دو استپ بوده که در استپ اول تحلیل به صورت استاتیکی و در استپ دوم تحلیل به صورت ویسکو برای در نظر گرفتن خزش در مدت زمان طولانی استفاده شده است.شرایط مرزی تقارنی نیز به سطوح تقارن جسم اعمال و فشار داخلی و ناحیه در تماس انتهایی نیز به لوله اعمال شده است. در این تحلیل با توجه به پیچیدگی هندسه استفاده از مش مکعبی مقدور نبوده لذا برای استفاده از این نوع مش از پارتیشن بندی های متنوعی بهره برده شده تا بتوان مش مناسب را در قطعه ایجاد کرد.

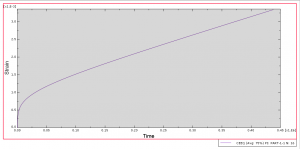

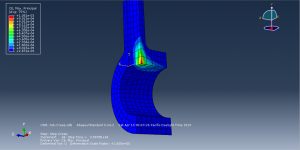

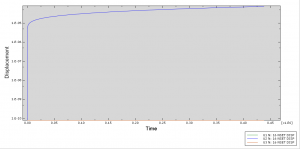

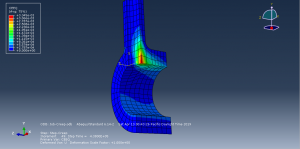

در انتهای آنالیز به خوبی می توان کرنش خزشی بوجود آمده در استپ ویسکو را به خوبی مشاهده نمود. در شکل های زیر سایر نتایج آورده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۱۹۵۰۰ توامن می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.

درباره ی Abaqus

همچنین ببینید

شبیه سازی تیر بتنی تقویت شده با FRP و چسب تحت خمش سه نقطه ای در آباکوس-بررسی جدایش FRP

در این ویدئو به شبیه سازی تیر بتنی تقویت شده با FRP و چسب تحت ...

۴ دیدگاه

  1. سلام بنده به فایل هایی این آموزش نیازمند هستم ، امکان ارسالش وجود داره ؟

    • سلام
      روز به خیر
      برای تهیه فایل ها آموزشی ویدئویی و نرم افزاری می تونید در صفحه توضیحات فایل روی گزینه خرید کلیک کنید.
      با تشکر

      • سلام مجدد
        یعنی فایل های obd cae و … هم داخل پک موجود هست ؟

        • بله. ویدئو فارسی به همراه فایل های نرم افزاری البته فایل ODB به دلیل حجم بالا در مجموعه قرار داده نشده ولی شما کافی هستش که بعد از باز کردن فایل با نرم افزار یک ران از اون بگیرید تا نتایج برای شما نمایش داده بشه.
          با تشکر
