شبیه سازی تیر بتنی تقویت شده با CFRP با اتصال چسبی تحت خمش سه نقطه ای در آباکوس

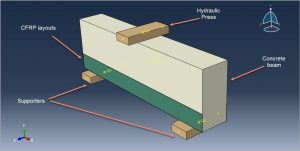

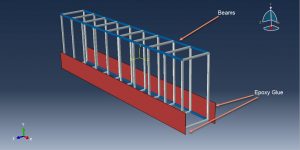

در این ویدئو به شبیه سازی تیر بتنی تقویت شده با CFRP و اتصال با چسب تحت خمش سه نقطه ای در نرم افزار آباکوس پرداخته ایم. تیر بتنی به صورت مدل سه بعدی و با استفاده از یک پارت سالید،چسب نیز به صورت پارت سه بعدی و سالید،صفحات کامپوزیتی به صورت پارت شل سه بعدی و اجسام صلب نیز  در نقش تکیه گاه ها و وارد کننده نیرو به صورت سه بعدی ترسیم شده اند. در شکل های زیر می توانید نحوه قرار گیری اجزا در محیط اسمبلی را مشاهده نمائید.

بتن به صورت ماده الاستیک به همراه پلاستیسیته CDP، میلگردها به صورت ماده الاستیک پلاستیک، صفحات کامپوزیت با استفاده از خاصیت الاستیک به صورت ثوابت مهندسی به همراه مدل آسیب هاشین و در نهایت چسب به صورت ماده الاستیک به صورت ترکشن و برای مدل آسیب آن نیز از قوانین شکست استفاده شده است.

تحلیل به صورت استاتیکی بوده و برای آن از یک استپ جنرال استاتیک استفاده شده است. تماس بین چسب با بتن و چسب با صفحات کامپوزیتی به صورت تماس ایده آل و بدون عیب در نظر گرفته شده است. تماس بین سایر اجزا نیز در قالب یک جنرال کانتکت تعریف شده است. شرایط مرزی مناسب نیز به مجموعه قطعات صلب اعمال شده است. استفاده از مش یکسان و مرتب نیز در حصول نتایج درست تاثیر بسیاری دارد.

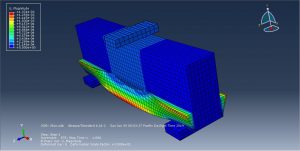

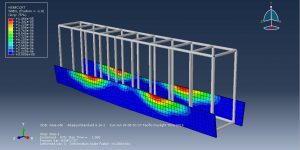

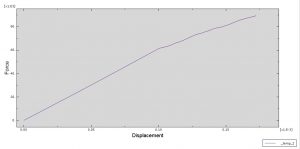

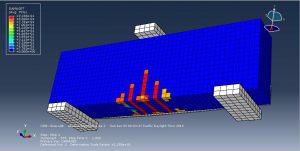

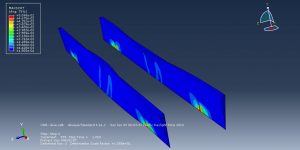

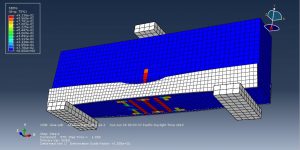

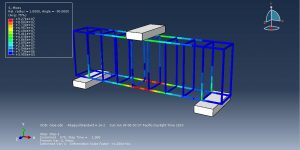

پس از اتمام آنالیز به خوبی می توان میزان آسیب کششی و فشاری بتن،میزان آسیب صفحات کامپوزیتی، تغییر شکل چسب،تنش ها و کرنش ها را مشاهده نمود. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها روی گزینه خرید کلیک نمائید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۷۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
