شبیه سازی تماس خاکریز با دیوار بتنی و محاسبه فشار افقی در نرم افزار آباکوس

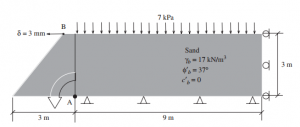

در این ویدئو به شبیه سازی تماس خاکریز با دیوار بتنی و محاسبه فشار افقی در نرم افزار آباکوس پرداخته ایم. هر دو هندسه به صورت دوبعدی ترسیم شده اند که در شکل زیر می توانید شماتیک مساله را مشاهده نمائید.

با توجه به هندسه و بر اساس کتاب سم هلونی مساله در سه حالت تحلیل می شود و در هر حالت فشار جانبی وارده در ناحیه تماس خاک با دیوار محاسبه می شود. برای خاک از حالت الاستیک به همراه پلاستیسیته کپ و  مدل سخت شوندگی خطی و برای بتن نیز از خاصیت الاستیک استفاده شده است. تحلیل مورد استفاده در این آنالیز بر طبق رفرنس موجود به صورت دو استپ دینامیکی زمانمند بوده که در هر استپ نحوه اعمال بار تغییر می کند.

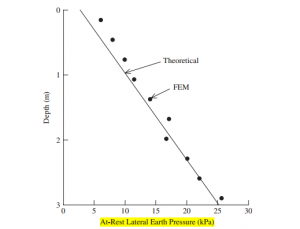

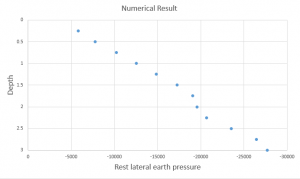

در حالت اول حالت سکون یا تماس بدون بار بین خاکریز و دیوار بررسی می شود و نمودار فشار بر حسب ارتفاع برای آن به شکل زیر ترسیم می گردد که بسیار نزدیک به نتایج رفرنس می باشد.

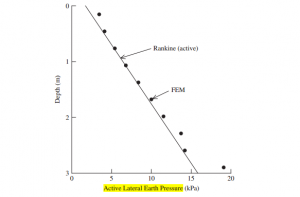

در حالت دوم با اعمال جابه جایی اندک به دیوار حالت Active ایجاد و نمودار آن به صورت زیر می باشد.

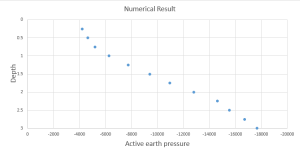

در حالت سوم نیز بر اساس داده های موجود جهت حرکت دیوار برای بدست آوردن حالت فشار جانبی Passive عکس شده و نمودار آن نیز در فیلم آموزشی ترسیم می گردد. سایر نتایج علاوه بر موارد نموداری ، در محیط نتایج قابل دسترس می باشد. از طرفی تماس بین اجزا یعنی خاکریز و دیوار بتنی به صورت سطح به سطح و بدون اصطکاک در نظر گرفته شده است.شرایط مرزی مناسب نیز با توجه به شکل اول به مجموعه اعمال شده است. برای ایجاد هر سه حالت بارگذاری نیز دامنه های زمانی مناسب در قالب استپ آرام ایجاد شده است.

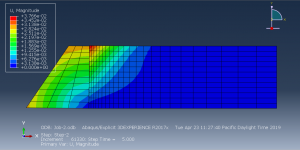

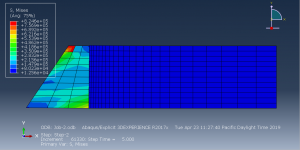

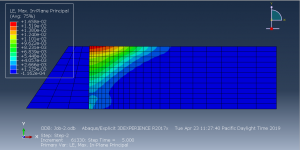

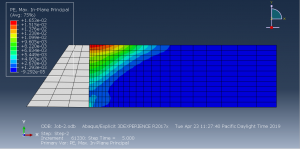

در شکل های زیر می توانید تعدادی از نتایج خروجی گرافیکی این آنالیز را مشاهده نمائید.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۲۲۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب نمائید تا فرآیند خرید به درستی صورت پذیرد.
