شبیه سازی برخورد سرعت پایین جسم صلب به دال بتنی تقویت شده با میلگرد و CFRP در آباکوس

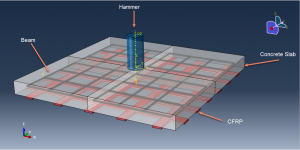

در این ویدئو به شبیه سازی برخورد سرعت پایین جسم صلب به دال بتنی تقویت شده با میلگرد و CFRP در نرم افزار آباکوس پرداخته ایم. دال بتنی به صورت سه بعدی و تغییر شکلپذیر، ورق پلیمری به صورت شل سه بعدی،میلگردها به صورت پارت وایر سه بعدی و در نهایت جسم صلب ضربه زننده به صورت شل مدل شده اند.در شکل زیر می توانید نحوه قرارگیری اجزا را مشاهده نمائید.

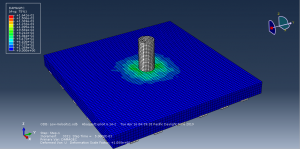

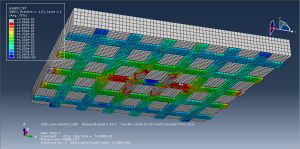

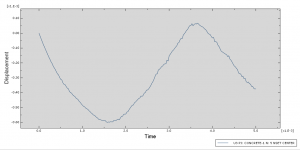

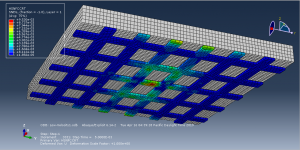

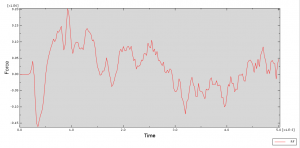

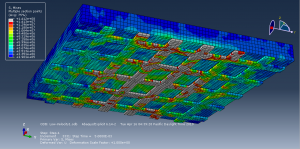

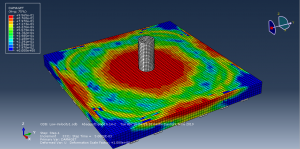

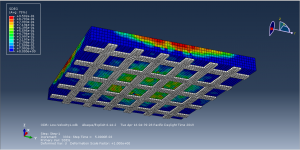

برای بتن از مدل آسیب بتن یا Concrete Damage Plasticity، برای CFRP از مدل الاستیک با ثوابت مهندسی به همراه خواص آسیب هاشین و در نهایت برای میلگردها نیز خاصیت الاستیک و پلاستیک استفاده شده است. تحلیل به صورت دینامیکی بوده و برای آن از یک استپ دینامیکی زمانمند استفاده شده است. تماس بین لایه پلیمری با بتن به صورت تماس ایده آل و تماس بین جسم صلب و بتن به صورت سطح به سطح در نظر گرفته شده است. میلگردها نیز در بتن به صورت مدفون شده به کار برده شده اند.شرایط مرزی گیردار به اطراف دال بتنی و شرط مرزی سرعت اولیه در راستای عمود بر دال بتنی به جسم صلب اختصاص داده شده است. استفاده از مش بندی ریز تاثیر زیادی در نتایج و نحوه رشد آسیب های کششی و فشاری دارد. پس از اتمام آنالیز به خوبی می توان میزان آسیب های پدید آمده در اجزا مختلف در اثر برخورد جسم صلب را مشاهده نمود. در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی قدم به قدم به همراه فایل های نرم افزاری ۳۷۵۰۰ تومان می باشد.
