شبیه سازی انفجار داخل دو لوله فلزی پر شده با فوم در نرم افزار آباکوس

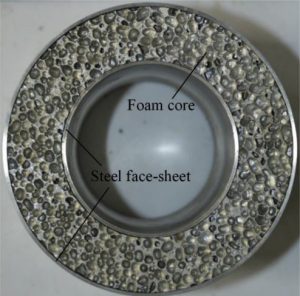

در این ویدئو به شبیه سازی قدم به قدم انفجار داخل دو لوله فلزی پر شده با فوم در نرم افزار آباکوس پرداخته ایم. در شکل زیر می توانید نحوه قرارگیری اجزا در مدل واقعی را مشاهده نمائید.

برای مدلسازی از فضای سه بعدی استفاده شده است. هسته فومی میانی به صورت سالید و لوله های داخلی و خارجی به صورت پارت شل مدل شده اند. برای تعریف رفتار فوم تحت با فشاری و محاسبه درست مچالگی فوم از رفتار و متریال مدل کراش ابل فوم به همراه سخت شوندگی استفاده شده است. برای لوله ها نیز متریال استیل با رفتار پلاستیک جانسون کوک که متناسب با تغییر شکل پلاستیک سریع بوده، استفاده شده است. مونتاژ قطعات نیز به صورت شکل بالا و با توجه به ضخامت شل در محیط اسمبلی تعیین شده است. برای این آنالیز از یک استپ Dynamic Explicit، برای تعیین پروسه انفجار در داخل لوله نیز از روش CONWEP یا همان انفجار در هوا بهره برده شده است. تماس بین لوله داخلی و فوم، لوله بیرونی و فوم به صورت تماس کامل و با ایجاد قیود مناسب ایجاد شده است. با توجه به تقارن داشتن مساله و هندسه فقط نیمی از مدل مورد بررسی قرار داده شده است و به محل تقارن نیز شرایط مرزی تقارنی اعمال شده است.

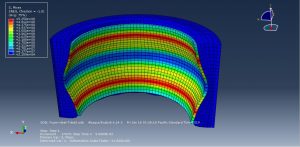

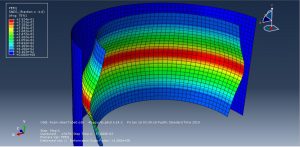

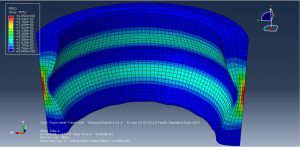

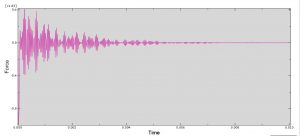

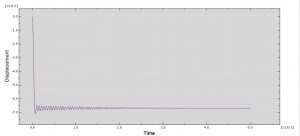

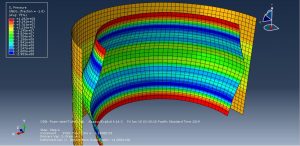

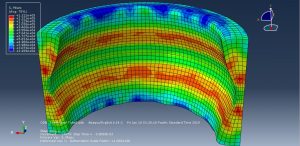

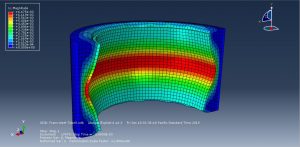

با انفجار ماده منفجره و رسیدن موج انفجار به سطح لوله داخلی، سریعا لوله داخلی تغییر شکل داده و این تغییر شکل باعث فشردگی و مچاله شدن فوم به میزان زیادی می شود که در شکل های زیر تعدادی از نتایج این آنالیز نمایش داده شده است.

برای تهیه فایل ها می توانید روی گزینه خرید کلیک کنید.

هزینه تهیه فایل ویدئویی فارسی مرحله به مرحله به همراه فایل های نرم افزاری ۲۶۵۰۰ تومان می باشد.

دقت کنید در زمان خرید درگاه زرین پال را انتخاب کنید تا فرآیند خرید به درستی صورت پذیرد.
